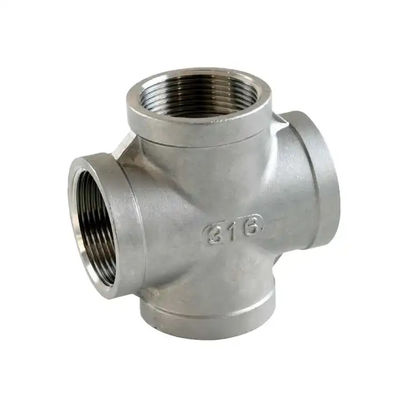

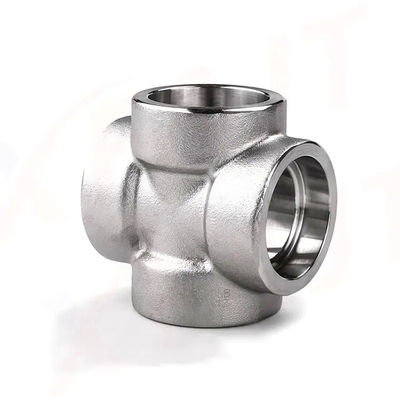

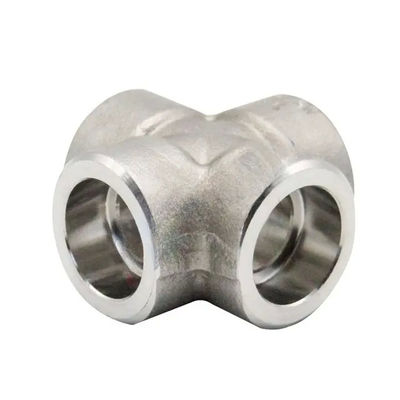

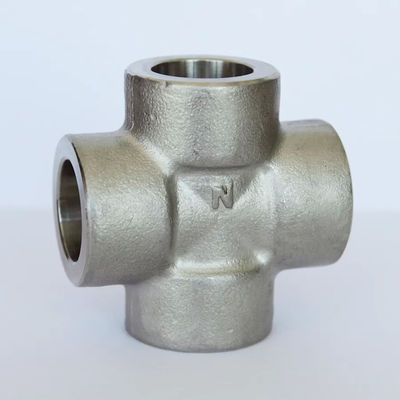

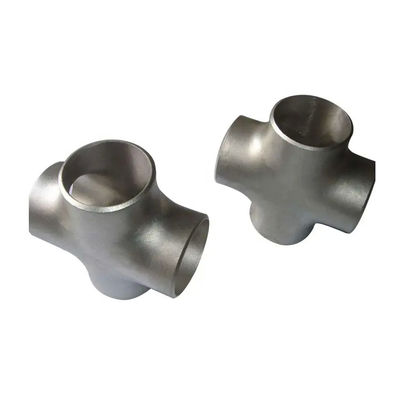

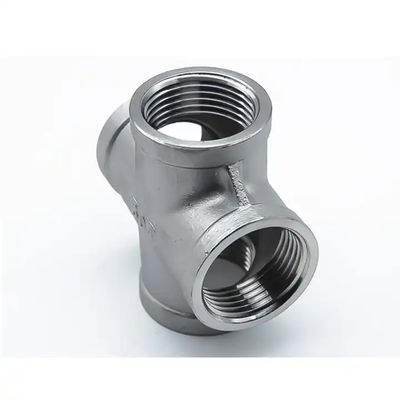

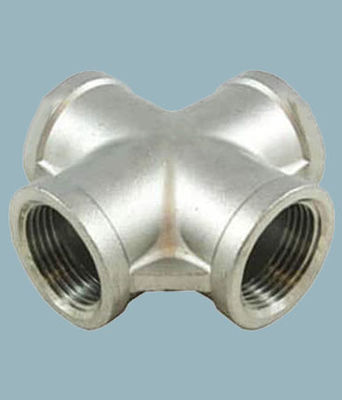

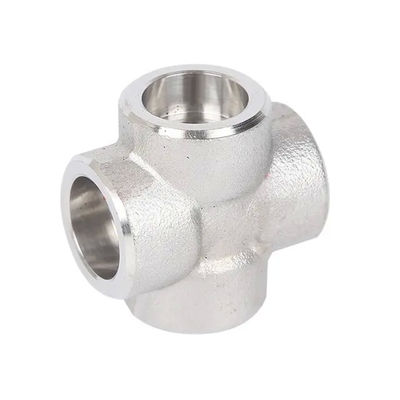

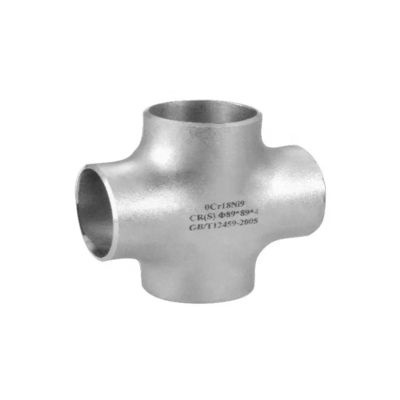

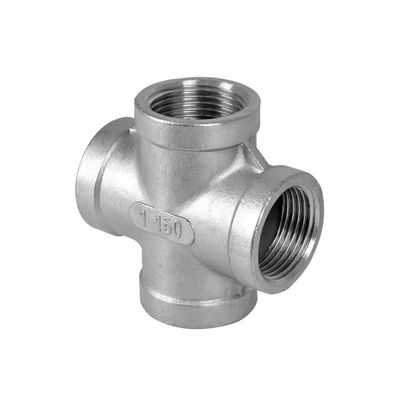

C70600 90/10 Cobre Níquel Cruz Tubería Fitting ANSI B16.9 1/2"-4" Industrial
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | TOBO |
| Certificación | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| Número de modelo | Instalación de tuberías cruzada |
| Cantidad de orden mínima | 1 Uds. |
| Tiempo de entrega | 15-30workdays |
| Condiciones de pago | T/T, Western Union, MoneyGram |
Datos del producto
| Nombre del producto | Cruz de tubería de cobre y níquel | Tipo | Igual |
|---|---|---|---|
| Clasificación de presión | 3000 psi | Conexión | roscado |
| Proceso de fabricación | Falsificado | Certificaciones | Se aplican las siguientes condiciones:11, ASTM A182 |
| peso | 0,5 kilogramos | Tipo final | roscado |
| Finalizar | Pulido | Estándares | Se aplicarán las siguientes medidas: |
| Estándar | ASTM A182 | Tamaño del hilo | 1/2 pulgada |
| Tratamiento superficial | Pulido | Paísdeorigen | Porcelana |
| paquete | caja de cartón | ||
| Resaltar | C70600 cobre níquel cruz fitting,ANSI B16.9 Instalación de tuberías transversales,industrial 90/10 cobre níquel fitting |
||
Descripción de producto
C70600 90/10 Cobre Níquel Cruz Tubería Accesorio ANSI B16.9 1/2"-4" Industrial
Estos accesorios de tubería en cruz se fabrican con aleación de cobre níquel C70600 de primera calidad, disponible en proporciones de material 90/10 y 70/30. Se producen estrictamente de acuerdo con la norma ANSI B16.9, lo que garantiza dimensiones estables, alta precisión y rendimiento fiable para sistemas de tuberías industriales.
El rango de tamaños cubre de 1/2" a 4", adecuado para diversos requisitos de conexión y derivación de tuberías. Con excelente resistencia a la corrosión, alta resistencia a la presión y buena resistencia mecánica, estos accesorios se utilizan ampliamente en ingeniería marina, procesamiento químico, petróleo y gas, HVAC y otros campos industriales.
Cada accesorio se somete a una estricta inspección dimensional, prueba de presión y verificación de material para garantizar la consistencia de la calidad. La pared interior lisa reduce la resistencia del fluido y previene obstrucciones, mientras que la estructura robusta garantiza una larga vida útil en condiciones de trabajo difíciles.
Nuestros accesorios de tubería en cruz admiten una conexión estable, fácil instalación y una fuerte compatibilidad con tuberías de cobre níquel. Se ofrecen servicios de procesamiento y tamaño personalizados. Se adopta un embalaje de exportación estándar para evitar daños durante el transporte a larga distancia. Proporcionamos suministro estable, entrega a tiempo y soporte técnico profesional para satisfacer las demandas de los clientes industriales globales.
Distribuidor de Cruz Igual Soldadura a Tope, Accesorios Cruz Tubería, Accesorio Cruz Reductor, Distribuidor Recto Cruz ASME B16.9
Nuestra oferta de Cruz Igual, Cruz Reductora y Cruz Lateral de grado especial se suministra ampliamente a muchas industrias como la generación de energía, petroquímica, construcción naval, fabricación de papel, química, farmacéutica y de fabricación.
Dependiendo de las especificaciones y requisitos de nuestros clientes, podemos fabricar y ofrecer cruces rectas y reductoras en varios grados, incluyendo 202, 304/304L, 904L, 316/316L, Duplex 2205, Alloy 20, Cupro Nickel, Monel Alloy 400, Inconel Alloy 625, Inconel Alloy 600, Hastelloy Alloy C276, y también en varias aleaciones de aluminio.
Distribuidor de Cruz Desigual Soldadura a Tope, Accesorios Cruz Igual Soldadura a Tope, Fórmula Cruz Igual, Definición Accesorio Cruz Tubería, Accesorio Cruz Recta, Calculadora Peso Cruz Igual, Distribuidores Accesorios Cruz Recta Tubería en India
Especificación de Cruz de Tubería Soldadura a Tope ANSI/ASME B16.9 – Cruz Igual, Cruz Reductora
| Dimensiones | ASME/ANSI B16.9, ASME B16.28, MSS-SP-43 |
| Diámetro Exterior | Cruz Igual (1/2"-24"), Cruz Igual ERW / Soldadura a Tope (1/2"-48"), Cruz Reductora (1/2"-24"), Cruz Reductora ERW / Soldadura a Tope (1/2"-48") |
| Tipos | Cruz Igual, Cruz Reductora |
| Espesor de Pared | 3mm – 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| Servicios de Valor Agregado | Galvanizado en Caliente, Recubrimiento Epoxi y FBE, Pulido Electrolítico, Chorro de Arena, Roscado, Soldadura Fuerte |
| Grados de Producción | Acero Inoxidable, Acero Aleado, Dúplex, Aleaciones de Níquel, Acero a Baja Temperatura, Acero al Carbono, Cupro Níquel |
Normas de Fabricación de Cruz de Tubería Soldadura a Tope, Cruz Igual, Cruz Reductora
| ASME: | ANSI B16.9, ANSI B16.28, MSS-SP-43 |
| DIN: | DIN2605, DIN2615, DIN2616, DIN2617, DIN28011 |
| EN: | EN10253-1, EN10253-2 |
| ASTM A403 – ASME SA403 | Especificación Estándar para Accesorios de Tubería de Acero Inoxidable Austenítico Forjado |
| ASME B16.9 | Accesorios Forjados Fabricados en Fábrica para Soldadura a Tope |
| ASME B16.25 | Extremos para Soldadura a Tope |
| ASME B16.28 | Codos de Radio Corto y Retornos de Soldadura a Tope de Acero Forjado |
| MSS SP-43 | Accesorios Forjados y Fabricados para Soldadura a Tope para Aplicaciones de Baja Presión y Resistentes a la Corrosión |
Grados de Material de Cruz de Tubería Soldadura a Tope
| Acero Inoxidable | ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L |
| Acero al Carbono | ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 y WPHY 70. |
| Acero al Carbono a Baja Temperatura | ASTM A420 WPL3, A420 WPL6 |
| Acero Aleado | ASTM / ASME A/SA 234 Gr. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91 |
| Acero Dúplex | ASTM A 815, ASME SA 815 UNS NO S31803, S32205. Werkstoff No. 1.4462 |
| Aleación de Níquel | ASTM / ASME SB 336 UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 (ALLOY 20 / 20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276) |
DIMENSIONES DE CRUZ IGUAL SOLDADURA A TOPE ANSI/ASME B16.9
Tabla de Dimensiones de Cruz Soldadura a Tope
| Tamaño Nominal de Tubería (NPS) | DN | Diámetro Exterior en Bisel | Centro a Extremo | |
| Carrera.C | Salida. M[Notas(1) y (2)] | |||
| 1/2 | 15 | 21.3 | 25 | 25 |
| 3/4 | 20 | 26.7 | 29 | 29 |
| 1 | 25 | 33.4 | 38 | 38 |
| 1-1/4 | 32 | 42.2 | 48 | 48 |
| 1-1/2 | 40 | 48.3 | 57 | 57 |
| 2 | 50 | 60.3 | 64 | 64 |
| 2-1/2 | 65 | 73.0 | 76 | 76 |
| 3 | 80 | 88.9 | 86 | 86 |
| 3-1/2 | 90 | 101.6 | 95 | 95 |
| 4 | 100 | 114.3 | 105 | 105 |
| 5 | 125 | 141.3 | 124 | 124 |
| 6 | 150 | 168.3 | 143 | 143 |
| 8 | 200 | 219.1 | 178 | 178 |
| 10 | 250 | 273.0 | 216 | 216 |
| 12 | 300 | 323.8 | 254 | 254 |
| 14 | 350 | 355.6 | 279 | 279 |
| 16 | 400 | 406.4 | 305 | 305 |
| 18 | 450 | 457 | 343 | 343 |
| 20 | 500 | 508 | 381 | 381 |
| 22 | 550 | 559 | 419 | 419 |
| 24 | 600 | 610 | 432 | 432 |
| 26 | 650 | 660 | 495 | 495 |
| 28 | 700 | 711 | 521 | 521 |
| 30 | 750 | 762 | 559 | 559 |
| 32 | 800 | 813 | 597 | 597 |
| 34 | 850 | 864 | 635 | 635 |
| 36 | 900 | 914 | 673 | 673 |
| 38 | 950 | 965 | 711 | 711 |
| 40 | 1000 | 1016 | 749 | 749 |
| 42 | 1050 | 1067 | 762 | 711 |
| 44 | 1100 | 1118 | 813 | 762 |
| 46 | 1150 | 1168 | 851 | 800 |
| 48 | 1200 | 1219 | 889 | 838 |
Las dimensiones están en milímetros a menos que se indique lo contrario. El espesor de pared (t) debe ser especificado por el cliente.
Dimensiones de Cruz Reductora Soldadura a Tope
| Diámetro Nominal | Diámetro Exterior | Centro a Extremo | |||||
| D1 | D2 | ||||||
| DN | NPS | Serie A | Serie B | Serie A | Serie B | C | M |
| 15×15 | 1/2×1/2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15×10 | 1/2×3/8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15×8 | 1/2×1/4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20×20 | 3/4×3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20×15 | 3/4×1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20×10 | 3/4×3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25×25 | 1×1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25×20 | 1×3/4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25×15 | 1×1/2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32×32 | 1.1/4×1.1/4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32×25 | 1.1/4×1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32×20 | 1.1/4×3/4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32×15 | 1.1/4×1/2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40×40 | 1.1/2×1.1/2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40×32 | 1.1/2×1.1/4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40×25 | 1.1/2×1 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40×20 | 1.1/2×3/4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40×15 | 1.1/2×1/2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50×50 | 2×2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50×40 | 2×1.1/2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50×32 | 2×1.1/4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50×25 | 2×1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50×20 | 2×3/4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
| 65×65 | 2/1/2×2.1/2 | 73.0 | 76 | 73.0 | 76 | 76 | 76 |
| 65×50 | 2/1/2×2 | 73.0 | 76 | 60.3 | 57 | 76 | 70 |
| 65×40 | 2/1/2×1.1/2 | 73.0 | 76 | 48.3 | 45 | 76 | 67 |
| 65×32 | 2/1/2×1.1/4 | 73.0 | 76 | 42.4 | 38 | 76 | 64 |
| 65×25 | 2/1/2×1 | 73.0 | 76 | 33.7 | 32 | 76 | 57 |
| 80×80 | 3×3 | 88.9 | 89 | 88.9 | 89 | 86 | 86 |
| 80×65 | 3×2.1/2 | 88.9 | 89 | 73.0 | 76 | 86 | 83 |
| 80×50 | 3×2 | 88.9 | 89 | 60.3 | 57 | 86 | 76 |
| 80×40 | 3×1.1/2 | 88.9 | 89 | 48.3 | 45 | 86 | 73 |
| 80×32 | 3×1.1/4 | 88.9 | 89 | 42.4 | 38 | 86 | 70 |
| 90×90 | 3.1/2×3.1/2 | 101.6 | – | 101.6 | – | 95 | 95 |
| 90×80 | 3.1/2×3 | 101.6 | – | 88.9 | 89 | 95 | 92 |
| 90×65 | 3.1/2×2.1/2 | 101.6 | – | 73.0 | 76 | 95 | 89 |
| 90×50 | 3.1/2×2 | 101.6 | – | 60.3 | 57 | 95 | 83 |
| 90×40 | 3.1/2×1.1/2 | 101.6 | – | 48.3 | 45 | 95 | 79 |
| 100×100 | 4×4 | 114.3 | 108 | 114.3 | 108 | 105 | 105 |
| 100×90 | 4×3.1/2 | 114.3 | 108 | 101.6 | – | 105 | 102 |
| 100×80 | 4×3 | 114.3 | 108 | 88.9 | 89 | 105 | 98 |
| 100×65 | 4×2.1/2 | 114.3 | 108 | 73.0 | 76 | 105 | 95 |
| 100×50 | 4×2 | 114.3 | 108 | 60.3 | 57 | 105 | 89 |
| 100×40 | 4×1.1/2 | 114.3 | 108 | 48.3 | 45 | 105 | 86 |
| 125×125 | 5×5 | 141.3 | 133 | 141.3 | 133 | 124 | 124 |
| 125×100 | 5×4 | 141.3 | 133 | 114.3 | 108 | 124 | 117 |
| 125×90 | 5×3.1/2 | 141.3 | – | 101.6 | – | 124 | 114 |
| 125×80 | 5×3 | 141.3 | 133 | 88.9 | 89 | 124 | 111 |
| 125×65 | 5×2.1.2 | 141.3 | 133 | 73.0 | 76 | 124 | 108 |
| 125×50 | 5×2 | 141.3 | 133 | 60.3 | 57 | 124 | 105 |
| 150×150 | 6×6 | 168.3 | 159 | 168.3 | 159 | 143 | 143 |
| 150×125 | 6×5 | 168.3 | 159 | 141.3 | 133 | 143 | 137 |
| 150×100 | 6×4 | 168.3 | 159 | 114.3 | 108 | 143 | 130 |
| 150×90 | 6×3.1/2 | 168.3 | – | 101.6 | – | 143 | 127 |
| 150×80 | 6×3 | 168.3 | 159 | 88.9 | 89 | 143 | 124 |
| 150×65 | 6×2.1/2 | 168.3 | 159 | 73.0 | 76 | 143 | 121 |
| 200×200 | 8×8 | 219.1 | 219 | 219.1 | 219 | 178 | 178 |
| 200×150 | 8×6 | 219.1 | 219 | 168.3 | 159 | 178 | 168 |
| 200×125 | 8×5 | 219.1 | 219 | 141.4 | 133 | 178 | 162 |
| 200×100 | 8×4 | 219.1 | 219 | 114.3 | 108 | 178 | 156 |
| 200×90 | 8×3.1/2 | 219.1 | – | 101.6 | – | 178 | 152 |
| 250×250 | 10×10 | 273.0 | 273 | 273.0 | 273 | 216 | 216 |
| 250×200 | 10×8 | 273.0 | 273 | 219.1 | 219 | 216 | 203 |
| 250×150 | 10×6 | 273.0 | 273 | 168.3 | 159 | 216 | 194 |
| 250×125 | 10×5 | 273.0 | 273 | 141.3 | 133 | 216 | 191 |
| 250×100 | 10×4 | 273.0 | 273 | 114.3 | 108 | 216 | 184 |
| 300×300 | 12×12 | 323.9 | 325 | 323.9 | 325 | 254 | 254 |
| 300×250 | 12×10 | 323.9 | 325 | 273.0 | 273 | 254 | 241 |
| 300×200 | 12×8 | 323.9 | 325 | 219.1 | 219 | 254 | 229 |
| 300×150 | 12×6 | 323.9 | 325 | 168.3 | 159 | 254 | 219 |
| 300×125 | 12×5 | 323.9 | 325 | 141.3 | 133 | 254 | 216 |
| 350×350 | 14×14 | 355.6 | 377 | 355.6 | 377 | 279 | 279 |
| 350×300 | 14×12 | 355.6 | 377 | 323.9 | 325 | 279 | 270 |
| 350×250 | 14×10 | 355.6 | 377 | 273.0 | 273 | 279 | 257 |
| 350×200 | 14×8 | 355.6 | 377 | 219.1 | 219 | 279 | 248 |
| 350×150 | 14×6 | 355.6 | 377 | 168.3 | 159 | 279 | 238 |
| 400×400 | 16×16 | 406.4 | 426 | 406.4 | 426 | 305 | 305 |
| 400×350 | 16×14 | 406.4 | 426 | 355.6 | 377 | 305 | 305 |
| 400×300 | 16×12 | 406.4 | 426 | 323.9 | 325 | 305 | 295 |
| 400×250 | 16×10 | 406.4 | 426 | 273.0 | 273 | 305 | 283 |
| 400×200 | 16×8 | 406.4 | 426 | 219.1 | 219 | 305 | 273 |
| 400×150 | 16×6 | 406.4 | 426 | 168.3 | 159 | 305 | 264 |
| 450×450 | 18×18 | 457 | 480 | 457 | 480 | 343 | 343 |
| 450×400 | 18×16 | 457 | 480 | 406.4 | 426 | 343 | 330 |
| 450×350 | 18×14 | 457 | 480 | 355.6 | 377 | 343 | 330 |
| 450×300 | 18×12 | 457 | 480 | 323.9 | 325 | 343 | 321 |
| 450×250 | 18×10 | 457 | 480 | 273.0 | 273 | 343 | 308 |
| 450×200 | 18×8 | 457 | 480 | 219.1 | 219 | 343 | 298 |
| 500×500 | 20×20 | 508 | 530 | 508 | 530 | 381 | 381 |
| 500×450 | 20×20 | 508 | 530 | 457 | 480 | 381 | 368 |
| 500×400 | 20×20 | 508 | 530 | 406.4 | 426 | 381 | 356 |
| 500×350 | 20×20 | 508 | 530 | 355.6 | 377 | 381 | 356 |
| 500×300 | 20×20 | 508 | 530 | 323.9 | 325 | 381 | 346 |
| 500×250 | 20×20 | 508 | 530 | 273.0 | 273 | 381 | 333 |
| 500×200 | 20×20 | 508 | 530 | 219.1 | 219 | 381 | 324 |
Tipos de Cruz Soldadura a Tope ASME B16.9 Disponibles
| Cruz Igual Soldadura a Tope | Accesorio Cruz Reductor Soldadura a Tope |
| Accesorios Cruz Reductora | Accesorios Cruz Reductora de Acero |
| Cruz Desigual Soldadura a Tope ASME B16.9 | Cruz Desigual de Alta Calidad |
| Cruz Recta Soldadura a Tope | Accesorios Tubería Cruz Reductora Soldadura a Tope |
| Cruz Soldadura a Tope ANSI B16.9 | Cruz de Tubería Soldadura a Tope ASME B16.28 |
| Accesorios Cruz Tubería Soldadura a Tope | Cruz de Barras Soldadura a Tope |
| Accesorio Cruz Igual | Accesorio Cruz |
| Cruz Reductora Soldadura a Tope | Accesorio Cruz Igual Soldadura a Tope |
Lista de Precios Cruz Tubería Soldadura a Tope
Cruz Igual Soldadura a Tope ASME B16.9
Precio FOB: US $0.5-6 / Pieza
Cruz Desigual sch40 Soldadura a Tope
Precio FOB: US $1.2-2500 / Pieza
Accesorios Cruz Igual
Precio FOB: US $1-5000 / Pieza
Cruz Reductora Soldadura a Tope ASME B16.9
Precio FOB: US $0.11-999 / Pieza
Accesorios Tubería Cruz Reductora ASME B16.9
Precio FOB: US $0.2-50 / Pieza
Cruz de Barras Soldadura a Tope
Precio FOB: US $0.2-500 / Pieza
Cruz Igual
Precio FOB: US $0.11-1 / Pieza
Productos recomendados
