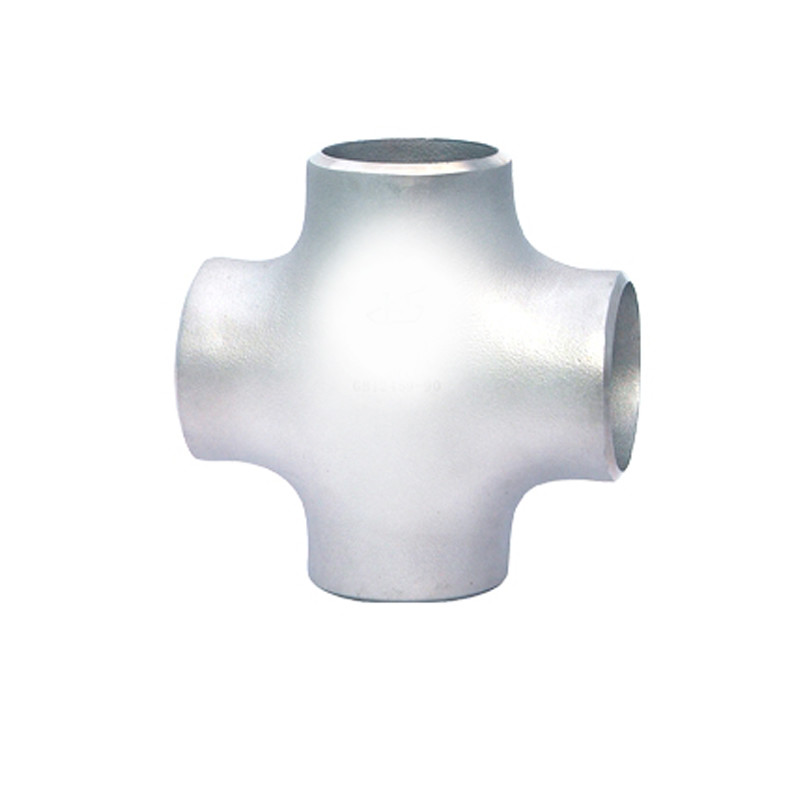

C70600 instalación de tuberías de la cruz del ANSI B16.9 derecho 2" SCH40 Buttweld

  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
Lugar de origen China
Nombre de la marca TOBO
Certificación SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Número de modelo Cobre Níquel C70600

Póngase en contacto conmigo para muestras gratis y cupones.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
Nombre de producto Cruz de tubería de cobre y níquel Grado del material C70600
Tamaño 2" SCH40 Uso Calentador de agua
Tipo Igual Superficie voladura
Tratamiento recocido
Resaltar

Instalación de tuberías de la cruz B16.9

,

Instalación de tuberías de la cruz C70600

,

Instalación de tuberías cruzada Buttweld de la camiseta
Deja un mensaje
Descripción de producto

Instalación de tuberías cruzada Buttweld, cruz Buttweld de alta calidad, distribuidor autorizado cruzado lateral de la soldadura de extremo

Dimensiones cruzadas iguales, dimensiones de reducción Buttweld de la cruz, precio cruzado del tubo, proveedor igual Buttweld de las colocaciones cruzadas, Ind

Marcel Piping es fabricante supremo de cruz del asme b16.9 conocida comúnmente como instalación de tuberías de 4 maneras. La camiseta cruzada genera generalmente la alta tensión en el tubo como cambios de temperatura, porque están en el centro de cuatro puntos de conexión. En comparación, una camiseta es más constante que una cruz, pues una camiseta se comporta como un taburete tres-legged, mientras que una cruz se comporta como un taburete cuadrúpedo.

Fomentado con un equipo de profesionales brillantes, podemos suministrar la cruz del tubo en dos tipos es decir, la cruz recta y cruz de la reducción en una gama completa de formas y de dimensiones. Somos un proveedor principal de la camiseta cruzada de acero inoxidable y de la camiseta cruzada de acero de aleación a los clientes nacionales y clientes internacionales en diversas industrias tales como petróleo y gas, producción petroquímica, de energía, productos farmacéuticos, fabricación del papel, industria petrolera natural y fábricas de productos químicos. La cruz se utiliza en muchos usos, como empalme para los tubos de intersección.

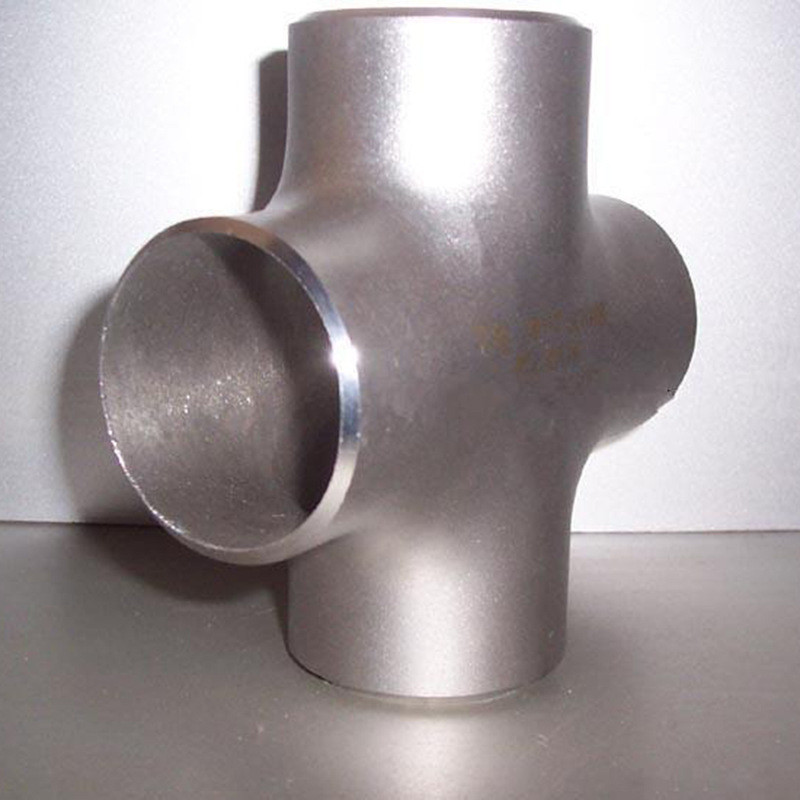

C70600 instalación de tuberías de la cruz del ANSI B16.9 derecho 2" SCH40 Buttweld 0
C70600 instalación de tuberías de la cruz del ANSI B16.9 derecho 2" SCH40 Buttweld 1
Accionista de la cruz del igual de la soldadura de extremo, colocaciones cruzadas del tubo, reduciendo la instalación de tuberías cruzada, cruz recta ASME B16.9 Delaer

Nuestra cruz igual ofrecida, reduciendo la cruz especial cruzada cruzada y lateral del grado es suministrada extensamente por nosotros a muchas industrias tales como producción de energía, producto petroquímico, construcción naval, fabricación del papel, químico, farmacéutico, y fabricación.

Dependiendo de nuestras especificaciones y requisitos del cliente, podemos fabricar y ofrecer la cruz recta y cruz de la reducción en diversos grados incluyendo 202, 304/304L, 904L, 316/316L, duplex 2205, aleación 20, níquel de Cupro, aleación 400, aleación 625, aleación 600, aleación C276 de Monel de Inconel de Inconel de Hastelloy, y también en diversos grados de aluminio.

Distribuidor autorizado de la cruz desigual Buttweld, colocaciones cruzadas iguales Buttweld, fórmula cruzada igual, definición cruzada de la instalación de tuberías, colocación cruzada recta, calculadora cruzada igual del peso, distribuidores autorizados cruzados rectos de las instalaciones de tuberías en la India

Especificación cruzada del tubo Buttweld de ANSI/ASME B16.9 – cruz igual, reduciendo la cruz

Dimensiones ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Diámetro exterior Cruz igual (″) del ″ ~24 del 1/2, ERW/cruz igual Buttweld (″ del ″ ~48 del 1/2), reduciendo la cruz (″ del ″ ~24 del 1/2), ERW/cruz de reducción Buttweld (″ del ″ ~48 del 1/2)
Tipos Cruz igual, reduciendo la cruz
Grueso de pared 3m m – 40m m/SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Servicios de valor añadido Galvanización sumergida caliente, epóxido y capa de FBE, electro polaco, voladura de arena, el roscar, soldando
Grados de la producción Acero inoxidable, acero de aleación, duplex, aleaciones de níquel, acero de la baja temperatura, acero de carbono, níquel de Cupro

Estándares de fabricación de la cruz Buttweld del tubo, cruz igual, reduciendo la cruz

ASME: ANSI B16.9, ANSI B16.28, MSS-SP-43
Estruendo: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
EN: EN10253-1, EN10253-2
ASTM A403 – ASME SA403 Especificación estándar para las instalaciones de tuberías de acero inoxidables austeníticas labradas
ASME B16.9 Colocaciones labradas hechas en fábrica Buttwelding
ASME B16.25 Extremos de Buttwelding
ASME B16.28 Codos cortos de acero labrados del radio y devoluciones de Buttwelding
MSS SP-43 Colocaciones labradas y fabricadas para la presión baja, usos resistentes a la corrosión de la Extremo-soldadura

Grados materiales cruzados del tubo Buttweld

Acero inoxidable ASTM A403 WP GR. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Acero de carbono ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 Y WPHY 70.
Acero de carbono de la baja temperatura ASTM A420 WPL3, A420 WPL6
Acero de aleación ASTM/ASME A/SA 234 GR. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
Acero a dos caras ASTM A 815, ASME SA 815 UNS NINGÚN S31803, S32205. No. 1,4462 de Werkstoff
Aleación de níquel SB DE ASTM/DE ASME 336 UNS 2200 (NÍQUEL 200), UNS 2201 (NÍQUEL 201), UNS 4400 (MONEL 400), UNS 8020 (ALEACIÓN 20/20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)

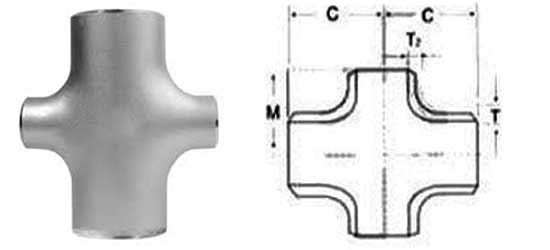

DIMENSIONES CRUZADAS IGUALES BUTTWELD DE ANSI/ASME B16.9

La cruz Buttweld dimensiona la carta

C70600 instalación de tuberías de la cruz del ANSI B16.9 derecho 2" SCH40 Buttweld 2
Tamaño nominal del tubo (NPS) DN Fuera de diámetro en el cartabón A-fin de centro
Run.C Mercado. M [notas (1) y (2)]
el 1/2 15 21,3 25 25
3/4 20 26,7 29 29
1 25 33,4 38 38
1-1/4 32 42,2 48 48
1-1/2 40 48,3 57 57
2 50 60,3 64 64
2-1/2 65 73,0 76 76
3 80 88,9 86 86
3-1/2 90 101,6 95 95
4 100 114,3 105 105
5 125 141,3 124 124
6 150 168,3 143 143
8 200 219,1 178 178
10 250 273,0 216 216
12 300 323,8 254 254
14 350 355,6 279 279
16 400 406,4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

Las dimensiones están en milímetros salvo indicación contraria. El grueso de pared (t) se debe especificar por el cliente.

Dimensiones cruzadas de reducción Buttweld

Reducción de dimensiones de la camiseta

Diámetro nominal Diámetro exterior Centro a terminar
D1 D2
DN NPS Serie A Serie B Serie A Serie B C M
15×15 1/2×1/2 21,3 18 21,3 18 25 25
15×10 1/2×3/8 21,3 18 17,3 14 25 25
15×8 1/2×1/4 21,3 18 13,7 10 25 25
20×20 3/4×3/4 26,9 25 26,9 25 29 29
20×15 3/4×1/2 26,9 25 21,3 18 29 29
20×10 3/4×3/8 26,9 25 17,3 14 29 29
25×25 1×1 33,7 32 33,7 32 38 38
25×20 1×3/4 33,7 32 26,9 25 38 38
25×15 1×1/2 33,7 32 21,3 18 38 38
32×32 1.1/4×1.1/4 42,4 38 42,4 38 48 48
32×25 1.1/4×1 42,4 38 33,7 32 48 48
32×20 1.1/4×3/4 42,4 38 26,9 25 48 48
32×15 1.1/4×1/2 42,4 38 21,3 18 48 48
40×40 1.1/2×1.1/2 48,3 45 48,3 45 57 57
40×32 1.1/2×1.1/4 48,3 45 42,4 38 57 57
40×25 1.1/2×1 48,3 45 33,7 32 57 57
40×20 1.1/2×3/4 48,3 45 26,9 25 57 57
40×15 1.1/2×1/2 48,3 45 21,3 18 57 57
50×50 2×2 60,3 57 60,3 57 64 64
50×40 2×1.1/2 60,3 57 48,3 45 64 60
50×32 2×1.1/4 60,3 57 42,4 38 64 57
50×25 2×1 60,3 57 33,7 32 64 51
50×20 2×3/4 60,3 57 26,9 25 64 44
65×65 2/1/2×2.1/2 73,0 76 73,0 76 76 76
65×50 2/1/2×2 73,0 76 60,3 57 76 70
65×40 2/1/2×1.1/2 73,0 76 48,3 45 76 67
65×32 2/1/2×1.1/4 73,0 76 42,4 38 76 64
65×25 2/1/2×1 73,0 76 33,7 32 76 57
80×80 3×3 88,9 89 88,9 89 86 86
80×65 3×2.1/2 88,9 89 73,0 76 86 83
80×50 3×2 88,9 89 60,3 57 86 76
80×40 3×1.1/2 88,9 89 48,3 45 86 73
80×32 3×1.1/4 88,9 89 42,4 38 86 70
90×90 3.1/2×3.1/2 101,6 – 101,6 – 95 95
90×80 3.1/2×3 101,6 – 88,9 89 95 92
90×65 3.1/2×2.1/2 101,6 – 73,0 76 95 89
90×50 3.1/2×2 101,6 – 60,3 57 95 83
90×40 3.1/2×1.1/2 101,6 – 48,3 45 95 79
100×100 4×4 114,3 108 114,3 108 105 105
100×90 4×3.1/2 114,3 108 101,6 – 105 102
100×80 4×3 114,3 108 88,9 89 105 98
100×65 4×2.1/2 114,3 108 73,0 76 105 95
100×50 4×2 114,3 108 60,3 57 105 89
100×40 4×1.1/2 114,3 108 48,3 45 105 86
125×125 5×5 141,3 133 141,3 133 124 124
125×100 5×4 141,3 133 114,3 108 124 117
125×90 5×3.1/2 141,3 – 101,6 – 124 114
125×80 5×3 141,3 133 88,9 89 124 111
125×65 5×2.1.2 141,3 133 73,0 76 124 108
125×50 5×2 141,3 133 60,3 57 124 105
150×150 6×6 168,3 159 168,3 159 143 143
150×125 6×5 168,3 159 141,3 133 143 137
150×100 6×4 168,3 159 114,3 108 143 130
150×90 6×3.1/2 168,3 – 101,6 – 143 127
150×80 6×3 168,3 159 88,9 89 143 124
150×65 6×2.1/2 168,3 159 73,0 76 143 121
200×200 8×8 219,1 219 219,1 219 178 178
200×150 8×6 219,1 219 168,3 159 178 168
200×125 8×5 219,1 219 141,4 133 178 162
200×100 8×4 219,1 219 114,3 108 178 156
200×90 8×3.1/2 219,1 – 101,6 – 178 152
250×250 10×10 273,0 273 273,0 273 216 216
250×200 10×8 273,0 273 219,1 219 216 203
250×150 10×6 273,0 273 168,3 159 216 194
250×125 10×5 273,0 273 141,3 133 216 191
250×100 10×4 273,0 273 114,3 108 216 184
300×300 12×12 323,9 325 323,9 325 254 254
300×250 12×10 323,9 325 273,0 273 254 241
300×200 12×8 323,9 325 219,1 219 254 229
300×150 12×6 323,9 325 168,3 159 254 219
300×125 12×5 323,9 325 141,3 133 254 216
350×350 14×14 355,6 377 355,6 377 279 279
350×300 14×12 355,6 377 323,9 325 279 270
350×250 14×10 355,6 377 273,0 273 279 257
350×200 14×8 355,6 377 219,1 219 279 248
350×150 14×6 355,6 377 168,3 159 279 238
400×400 16×16 406,4 426 406,4 426 305 305
400×350 16×14 406,4 426 355,6 377 305 305
400×300 16×12 406,4 426 323,9 325 305 295
400×250 16×10 406,4 426 273,0 273 305 283
400×200 16×8 406,4 426 219,1 219 305 273
400×150 16×6 406,4 426 168,3 159 305 264
450×450 18×18 457 480 457 480 343 343
450×400 18×16 457 480 406,4 426 343 330
450×350 18×14 457 480 355,6 377 343 330
450×300 18×12 457 480 323,9 325 343 321
450×250 18×10 457 480 273,0 273 343 308
450×200 18×8 457 480 219,1 219 343 298
500×500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500×400 20×20 508 530 406,4 426 381 356
500×350 20×20 508 530 355,6 377 381 356
500×300 20×20 508 530 323,9 325 381 346
500×250 20×20 508 530 273,0 273 381 333
500×200 20×20 508 530 219,1 219 381 324

Tipos disponibles cruzados Buttweld de ASME B16.9

Cruz igual Buttweld Soldadura de extremo que reduce la colocación cruzada
Reducción de las colocaciones cruzadas Instalaciones de tuberías cruzadas de reducción de acero
Cruz desigual de ASME B16.9 Cruz desigual de alta calidad
Cruz recta Buttweld Soldadura de extremo que reduce las instalaciones de tuberías cruzadas
Cruz Buttweld del ANSI B16.9 Cruz Buttweld del tubo de ASME B16.28
Instalaciones de tuberías cruzadas Buttweld Cruz obstruida Buttweld
Colocación cruzada igual Colocación cruzada
Cruz de reducción Buttweld Colocación cruzada igual Buttweld

Lista de precios cruzada del tubo Buttweld

Cruz igual Buttweld de ASME B16.9
Precio franco a bordo: Los E.E.U.U. $0.5-6/pedazo

Cruz desigual Buttweld sch40
Precio franco a bordo: Los E.E.U.U. $1.2-2500/pedazo

Colocaciones cruzadas iguales
Precio franco a bordo: Los E.E.U.U. $1-5000/pedazo

Cruz de reducción Buttweld de ASME B16.9
Precio franco a bordo: Los E.E.U.U. $0.11-999/pedazo

Instalaciones de tuberías cruzadas de reducción Buttweld de ASME B16.9
Precio franco a bordo: Los E.E.U.U. $0.2-50/pedazo

Cruz obstruida Buttweld
Precio franco a bordo: Los E.E.U.U. $0.2-500/pedazo

Cruz igual
Precio franco a bordo: Los E.E.U.U. $0.11-1/pedazo
