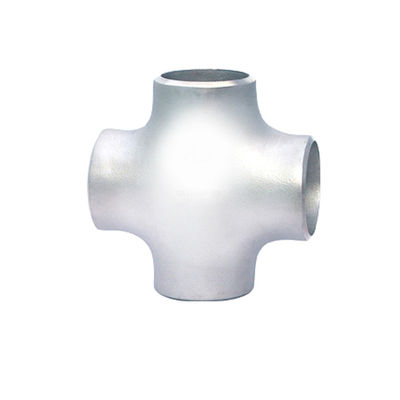

ANSI de cobre cruzado igual B16.9 derecho 2" del níquel de la instalación de tuberías de CuNi 9010 SCH40

Lugar de origen	China
Nombre de la marca	TOBO
Certificación	SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Número de modelo	Cobre Níquel C70600

Póngase en contacto conmigo para muestras gratis y cupones.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

Datos del producto

Nombre de producto	Cruz de tubería de cobre y níquel	Grado del material	C70600
Tamaño	2" SCH40	Uso	Calentador de agua
Tipo	Igual	Superficie	voladura
Tratamiento	recocido
Resaltar	Instalación de tuberías cruzada igual , Instalación de tuberías cruzada de CuNi 9010 , Colocación cruzada del cobre SCH40

Deja un mensaje

Descripción de producto

Revista la cruz igual de CuNi con cobre 9010 del níquel, cruz recta del ANSI B16.9, 2" instalación de tuberías de la cruz SCH40

Especificación cruzada del tubo Buttweld de ANSI/ASME B16.9 – cruz igual, reduciendo la cruz

Dimensiones	ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Diámetro exterior	Cruz igual (″) del ″ ~24 del 1/2, ERW/cruz igual Buttweld (″ del ″ ~48 del 1/2), reduciendo la cruz (″ del ″ ~24 del 1/2), ERW/cruz de reducción Buttweld (″ del ″ ~48 del 1/2)
Tipos	Cruz igual, reduciendo la cruz
Grueso de pared	3m m – 40m m/SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Servicios de valor añadido	Galvanización sumergida caliente, epóxido y capa de FBE, electro polaco, voladura de arena, el roscar, soldando
Grados de la producción	Acero inoxidable, acero de aleación, duplex, aleaciones de níquel, acero de la baja temperatura, acero de carbono, níquel de Cupro

El grupo de Tobo es fabricante supremo de cruz del asme b16.9 conocida comúnmente como instalación de tuberías de 4 maneras. La camiseta cruzada genera generalmente la alta tensión en el tubo como cambios de temperatura, porque están en el centro de cuatro puntos de conexión. En comparación, una camiseta es más constante que una cruz, pues una camiseta se comporta como un taburete tres-legged, mientras que una cruz se comporta como un taburete cuadrúpedo.

Fomentado con un equipo de profesionales brillantes, podemos suministrar la cruz del tubo en dos tipos es decir, la cruz recta y cruz de la reducción en una gama completa de formas y de dimensiones. Somos un proveedor principal de la camiseta cruzada de acero inoxidable y de la camiseta cruzada de acero de aleación a los clientes nacionales y clientes internacionales en diversas industrias tales como petróleo y gas, producción petroquímica, de energía, productos farmacéuticos, fabricación del papel, industria petrolera natural y fábricas de productos químicos. La cruz se utiliza en muchos usos, como empalme para los tubos de intersección.

Accionista de la cruz del igual de la soldadura de extremo, colocaciones cruzadas del tubo, reduciendo la instalación de tuberías cruzada, cruz recta ASME B16.9 Delaer

Nuestra cruz igual ofrecida, reduciendo la cruz especial cruzada cruzada y lateral del grado es suministrada extensamente por nosotros a muchas industrias tales como producción de energía, producto petroquímico, construcción naval, fabricación del papel, químico, farmacéutico, y fabricación.

Dependiendo de nuestras especificaciones y requisitos del cliente, podemos fabricar y ofrecer la cruz recta y cruz de la reducción en diversos grados incluyendo 202, 304/304L, 904L, 316/316L, duplex 2205, aleación 20, níquel de Cupro, aleación 400, aleación 625, aleación 600, aleación C276 de Monel de Inconel de Inconel de Hastelloy, y también en diversos grados de aluminio.

Distribuidor autorizado de la cruz desigual Buttweld, colocaciones cruzadas iguales Buttweld, fórmula cruzada igual, definición cruzada de la instalación de tuberías, colocación cruzada recta, calculadora cruzada igual del peso, distribuidores autorizados cruzados rectos de las instalaciones de tuberías en la India

Estándares de fabricación de la cruz Buttweld del tubo, cruz igual, reduciendo la cruz

ASME:	ANSI B16.9, ANSI B16.28, MSS-SP-43
Estruendo:	DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
EN:	EN10253-1, EN10253-2

ASTM A403 – ASME SA403	Especificación estándar para las instalaciones de tuberías de acero inoxidables austeníticas labradas
ASME B16.9	Colocaciones labradas hechas en fábrica Buttwelding
ASME B16.25	Extremos de Buttwelding
ASME B16.28	Codos cortos de acero labrados del radio y devoluciones de Buttwelding
MSS SP-43	Colocaciones labradas y fabricadas para la presión baja, usos resistentes a la corrosión de la Extremo-soldadura

Grados materiales cruzados del tubo Buttweld

Acero inoxidable	ASTM A403 WP GR. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Acero de carbono	ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 Y WPHY 70.
Acero de carbono de la baja temperatura	ASTM A420 WPL3, A420 WPL6
Acero de aleación	ASTM/ASME A/SA 234 GR. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
Acero a dos caras	ASTM A 815, ASME SA 815 UNS NINGÚN S31803, S32205. No. 1,4462 de Werkstoff
Aleación de níquel	SB DE ASTM/DE ASME 336 UNS 2200 (NÍQUEL 200), UNS 2201 (NÍQUEL 201), UNS 4400 (MONEL 400), UNS 8020 (ALEACIÓN 20/20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)

DIMENSIONES CRUZADAS IGUALES BUTTWELD DE ANSI/ASME B16.9

La cruz Buttweld dimensiona la carta

Tamaño nominal del tubo (NPS)	DN	Fuera de diámetro en el cartabón	A-fin de centro
Tamaño nominal del tubo (NPS)	DN	Fuera de diámetro en el cartabón	Run.C	Mercado. M [notas (1) y (2)]
el 1/2	15	21,3	25	25
3/4	20	26,7	29	29
1	25	33,4	38	38
1-1/4	32	42,2	48	48
1-1/2	40	48,3	57	57
2	50	60,3	64	64
2-1/2	65	73,0	76	76
3	80	88,9	86	86
3-1/2	90	101,6	95	95
4	100	114,3	105	105
5	125	141,3	124	124
6	150	168,3	143	143
8	200	219,1	178	178
10	250	273,0	216	216
12	300	323,8	254	254
14	350	355,6	279	279
16	400	406,4	305	305
18	450	457	343	343
20	500	508	381	381
22	550	559	419	419
24	600	610	432	432
26	650	660	495	495
28	700	711	521	521
30	750	762	559	559
32	800	813	597	597
34	850	864	635	635
36	900	914	673	673
38	950	965	711	711
40	1000	1016	749	749
42	1050	1067	762	711
44	1100	1118	813	762
46	1150	1168	851	800
48	1200	1219	889	838

Las dimensiones están en milímetros salvo indicación contraria. El grueso de pared (t) se debe especificar por el cliente.

Dimensiones cruzadas de reducción Buttweld

Reducción de dimensiones de la camiseta

Diámetro nominal		Diámetro exterior				Centro a terminar
Diámetro nominal		D1		D2		Centro a terminar
DN	NPS	Serie A	Serie B	Serie A	Serie B	C	M
15×15	1/2×1/2	21,3	18	21,3	18	25	25
15×10	1/2×3/8	21,3	18	17,3	14	25	25
15×8	1/2×1/4	21,3	18	13,7	10	25	25
20×20	3/4×3/4	26,9	25	26,9	25	29	29
20×15	3/4×1/2	26,9	25	21,3	18	29	29
20×10	3/4×3/8	26,9	25	17,3	14	29	29
25×25	1×1	33,7	32	33,7	32	38	38
25×20	1×3/4	33,7	32	26,9	25	38	38
25×15	1×1/2	33,7	32	21,3	18	38	38
32×32	1.1/4×1.1/4	42,4	38	42,4	38	48	48
32×25	1.1/4×1	42,4	38	33,7	32	48	48
32×20	1.1/4×3/4	42,4	38	26,9	25	48	48
32×15	1.1/4×1/2	42,4	38	21,3	18	48	48
40×40	1.1/2×1.1/2	48,3	45	48,3	45	57	57
40×32	1.1/2×1.1/4	48,3	45	42,4	38	57	57
40×25	1.1/2×1	48,3	45	33,7	32	57	57
40×20	1.1/2×3/4	48,3	45	26,9	25	57	57
40×15	1.1/2×1/2	48,3	45	21,3	18	57	57
50×50	2×2	60,3	57	60,3	57	64	64
50×40	2×1.1/2	60,3	57	48,3	45	64	60
50×32	2×1.1/4	60,3	57	42,4	38	64	57
50×25	2×1	60,3	57	33,7	32	64	51
50×20	2×3/4	60,3	57	26,9	25	64	44
65×65	2/1/2×2.1/2	73,0	76	73,0	76	76	76
65×50	2/1/2×2	73,0	76	60,3	57	76	70
65×40	2/1/2×1.1/2	73,0	76	48,3	45	76	67
65×32	2/1/2×1.1/4	73,0	76	42,4	38	76	64
65×25	2/1/2×1	73,0	76	33,7	32	76	57
80×80	3×3	88,9	89	88,9	89	86	86
80×65	3×2.1/2	88,9	89	73,0	76	86	83
80×50	3×2	88,9	89	60,3	57	86	76
80×40	3×1.1/2	88,9	89	48,3	45	86	73
80×32	3×1.1/4	88,9	89	42,4	38	86	70
90×90	3.1/2×3.1/2	101,6	–	101,6	–	95	95
90×80	3.1/2×3	101,6	–	88,9	89	95	92
90×65	3.1/2×2.1/2	101,6	–	73,0	76	95	89
90×50	3.1/2×2	101,6	–	60,3	57	95	83
90×40	3.1/2×1.1/2	101,6	–	48,3	45	95	79
100×100	4×4	114,3	108	114,3	108	105	105
100×90	4×3.1/2	114,3	108	101,6	–	105	102
100×80	4×3	114,3	108	88,9	89	105	98
100×65	4×2.1/2	114,3	108	73,0	76	105	95
100×50	4×2	114,3	108	60,3	57	105	89
100×40	4×1.1/2	114,3	108	48,3	45	105	86
125×125	5×5	141,3	133	141,3	133	124	124
125×100	5×4	141,3	133	114,3	108	124	117
125×90	5×3.1/2	141,3	–	101,6	–	124	114
125×80	5×3	141,3	133	88,9	89	124	111
125×65	5×2.1.2	141,3	133	73,0	76	124	108
125×50	5×2	141,3	133	60,3	57	124	105
150×150	6×6	168,3	159	168,3	159	143	143
150×125	6×5	168,3	159	141,3	133	143	137
150×100	6×4	168,3	159	114,3	108	143	130
150×90	6×3.1/2	168,3	–	101,6	–	143	127
150×80	6×3	168,3	159	88,9	89	143	124
150×65	6×2.1/2	168,3	159	73,0	76	143	121
200×200	8×8	219,1	219	219,1	219	178	178
200×150	8×6	219,1	219	168,3	159	178	168
200×125	8×5	219,1	219	141,4	133	178	162
200×100	8×4	219,1	219	114,3	108	178	156
200×90	8×3.1/2	219,1	–	101,6	–	178	152
250×250	10×10	273,0	273	273,0	273	216	216
250×200	10×8	273,0	273	219,1	219	216	203
250×150	10×6	273,0	273	168,3	159	216	194
250×125	10×5	273,0	273	141,3	133	216	191
250×100	10×4	273,0	273	114,3	108	216	184
300×300	12×12	323,9	325	323,9	325	254	254
300×250	12×10	323,9	325	273,0	273	254	241
300×200	12×8	323,9	325	219,1	219	254	229
300×150	12×6	323,9	325	168,3	159	254	219
300×125	12×5	323,9	325	141,3	133	254	216
350×350	14×14	355,6	377	355,6	377	279	279
350×300	14×12	355,6	377	323,9	325	279	270
350×250	14×10	355,6	377	273,0	273	279	257
350×200	14×8	355,6	377	219,1	219	279	248
350×150	14×6	355,6	377	168,3	159	279	238
400×400	16×16	406,4	426	406,4	426	305	305
400×350	16×14	406,4	426	355,6	377	305	305
400×300	16×12	406,4	426	323,9	325	305	295
400×250	16×10	406,4	426	273,0	273	305	283
400×200	16×8	406,4	426	219,1	219	305	273
400×150	16×6	406,4	426	168,3	159	305	264
450×450	18×18	457	480	457	480	343	343
450×400	18×16	457	480	406,4	426	343	330
450×350	18×14	457	480	355,6	377	343	330
450×300	18×12	457	480	323,9	325	343	321
450×250	18×10	457	480	273,0	273	343	308
450×200	18×8	457	480	219,1	219	343	298
500×500	20×20	508	530	508	530	381	381
500×450	20×20	508	530	457	480	381	368
500×400	20×20	508	530	406,4	426	381	356
500×350	20×20	508	530	355,6	377	381	356
500×300	20×20	508	530	323,9	325	381	346
500×250	20×20	508	530	273,0	273	381	333
500×200	20×20	508	530	219,1	219	381	324

Tipos disponibles cruzados Buttweld de ASME B16.9

Cruz igual Buttweld	Soldadura de extremo que reduce la colocación cruzada
Reducción de las colocaciones cruzadas	Instalaciones de tuberías cruzadas de reducción de acero
Cruz desigual de ASME B16.9	Cruz desigual de alta calidad
Cruz recta Buttweld	Soldadura de extremo que reduce las instalaciones de tuberías cruzadas
Cruz Buttweld del ANSI B16.9	Cruz Buttweld del tubo de ASME B16.28
Instalaciones de tuberías cruzadas Buttweld	Cruz obstruida Buttweld
Colocación cruzada igual	Colocación cruzada
Cruz de reducción Buttweld	Colocación cruzada igual Buttweld

Entrega en los países siguientes

Nuestro horario de entrega	Plazo de expedición aproximado (días)	Referencia del cliente
Indonesia	20	Pulpa y papel de Asia: Plaza de la tierra de Sinarmas, torre II, Jl. M.H. Thamrin No .51, RT.9/RW.4, Gondangdia, Kec. Menteng, Kota Jakarta Pusat, Daerah Khusus Ibukota Jakarta 10350, Indonesia Pinta. Pulpa del papiro de Lontar e industria de papel: Tebing Tinggi, regencia del oeste de Tanjung Jabung, Jambi 36552, Indonesia Asociación indonesia de la pulpa y del papel: Jl. Cimandiri No.6, RT.1/RW.5, Cikini, Kec. Menteng, Kota Jakarta Pusat, Daerah Khusus Ibukota Jakarta 10330, Indonesia
Australia	40	Parque del GASERO de Plutón: Burrup con a 6714, Australia INPEX: St Georges Terrace, Perth del nivel 22/100 con a 6000, Australia McDermott Australia Pty Ltd: Nivel 4/15-17 William St, Perth con a 6000, Australia
Singapur	15	KHO Industries Pte Ltd: 114 calles de la lavanda, eje 2, Singapur 338729 de #07-76 CT Seguridad y Services Pte Ltd del campo petrolífero: 34 Toh Guan Rd E, eje de la empresa de la unidad 12, Singapur 608579 Pte costero Ltd de Borbón Asia: 21 Ubi Rd 1, edificio de la confianza de #06-01 Cambridge, Singapur 408724
La India	7	Servicios Pvt.Ltd del proyecto de Chandra Oil y del gas: B-301, ICONO de Maahavir, diagrama ningún: 89/90, Sector-15, Belapur, Navi, Bombay, maharashtra 400614 TechnipFMC: B1 – 701/701A, edificio del bumerán, camino de campo de Chandivali, este de Andheri, Yadav Nagar, Chandivali, Powai, Bombay, maharashtra 400072 Grupo de Ambico: Camino de vínculo de Goregaon, sociedad de Sangam, Laxmi Nagar, oeste de Goregaon, Bombay, maharashtra 400104
Malasia	15	Industria petrolera del nivel 5, Menara Dayabumi del HQ del grupo de ayuda mutua de Malasia, Jalan Sultan Hishamuddin, 50050 Kuala Lumpur, Wilayah Persekutuan Kuala Lumpur, Malasia BHD del aceite y del gas de Hablem (m) Sdn – porción K-7162 (planta), Bandar Seri Kerteh, 24300 Kerteh, Terengganu, Malasia Malasia Petroleum Resources Corporation – unidad 20-11, GTower, Jalan Tun Razak, Kuala Lumpur, 50400 Kuala Lumpur, Wilayah Persekutuan Kuala Lumpur, Malasia
Kuwait	12	Mark Technologies Company W.L.L – 400 St, Ahmadi, Kuwait Compañía de los buques de petróleo de Kuwait (KOTC) – Jamal Abdul Nasser St, Kuwait Kuwait Aviation Fuelling Company – KAFCO – aeropuerto internacional de Kuwait, Kuwait
United Arab Emirates (UAE)	15	Al Masaood Oil y gas – 17ª PLANTA (p), TORRE del AL MASAOOD, CALLE de MOHAMMED del COMPARTIMIENTO de 606 HAMDAN – Abu Dhabi – United Arab Emirates LLC Dubai – Conrad Hotel, 50ª planta – Sheikh Zayed Rd – Dubai – United Arab Emirates de Raven General Petroleum Safwan Petroleum Technologies Est. – Abu Dhabi – United Arab Emirates
Alemania	32	Mittelplate – 33,2 ″ E, nueva Alemania, Alemania del ″ N 8°43 ' 51,6 GmbH & Co. kilogramo – Fettweisstraße 30, 76189 Karlsruhe, Alemania de Oiltanking Alemania Panadero Hughes – Panadero-Hughes-Straße 1, 29221 Celle, Alemania
Italia	30	Caldera industrial Italia – vía Enrico Fermi, 64/66, 24050 Grassobbio BG, Italia S.r.l. de Italia de la fabricación de Chemtura – vía G. Mazzini, 11, 24066 Pedrengo BG, Italia Industria de la koala 2,0 – industria de la koala 2,0
Qatar	15	Saras S.p.a. – SS 195, kilómetro 19.500, 09018 Sarroch CA, Italia ISAB S.r.l. Sud de Impianti – ex SS 114 kilómetro 146, SP114, 96010 SENIORES de Priolo Gargallo, Italia Raffineria Eni – vía Enrico Mattei, 46, de Burgondi picovoltio, Italia de 27039 Sannazzaro
Reino Unido	40	Lindsey Oil Refinery – Eastfield Rd, Killingholme del norte, Immingham DN40 3LW, Reino Unido Refinería de Stanlow – refinería de Stanlow, puerto CH65 4HB, Reino Unido de Ellesmere Refinería de petróleo de Midland – Shelah Rd, Halesowen B63 3PN, Reino Unido
Dubai	15	Torre del convenio de Shell – de Dubai, 8ª planta, al lado de Shaik Zayed Road – Dubai – United Arab Emirates LLC de la empresa de transformación de ENOC – إ 77 – Dubai – United Arab Emirates Nemmoco Petroleum Corporation – Sheikh Zayed Road, 3ro intercambio – Dubai – United Arab Emirates
Omán	12	Orpic – Muscat, Omán Jefaturas de Omán del desarrollo del petróleo – Al Fahal Street, Muscat 100, Omán
