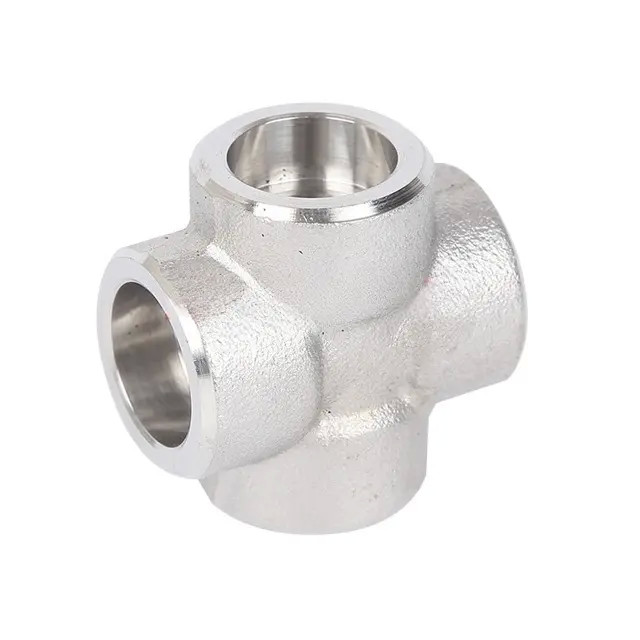

C70600 instalación de tuberías de la cruz del ANSI B16.9 derecho 2" SCH40 Buttweld

  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
Lugar de origen CHINA
Nombre de la marca TOBO
Certificación SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Número de modelo Cobre Níquel C70600

Póngase en contacto conmigo para muestras gratis y cupones.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
Nombre del producto Cruz de tubería de cobre y níquel Grado material C70600
Tamaño 2" SCH40 Aplicación calentador de agua
El tipo Igual Superficie Voladura
Tratamiento Recocido
Resaltar

C70600 Cruz de tuberías de cobre y níquel

,

Instalación de tubos transversales de trenzas

,

SCH40 Instalación de tuberías transversales rectas
Deja un mensaje
Descripción de producto

Fittings para tubos traseros, de alta calidad Buttweld Cross, Buttweld lateral Cross

Precio de la pieza de acero, pieza de acero, pieza de acero, pieza de acero, pieza de acero, pieza de acero, pieza de acero, pieza de acero, pieza de acero, pieza de acero

Marcel Piping es el fabricante supremo deB16.9 cruceEl te cruzado generalmente genera una alta tensión en la tubería a medida que cambia la temperatura, porque están en el centro de cuatro puntos de conexión.Un tee es más estable que una cruz., ya que un tee se comporta como un taburete de tres patas, mientras que una cruz se comporta como un taburete de cuatro patas.

Con un equipo de profesionales brillantes, podemos proveercruce de las tuberíasen dos tipos, es decir, en cruz recta y en cruz reductora, en una gama completa de formas y dimensiones.Somos un proveedor líder de acero inoxidable y acero de aleación para clientes nacionales e internacionales en varias industrias como el petróleo y el gasEl cruce se utiliza en muchas aplicaciones, como una unión para las tuberías que se cruzan.

C70600 instalación de tuberías de la cruz del ANSI B16.9 derecho 2" SCH40 Buttweld 0
C70600 instalación de tuberías de la cruz del ANSI B16.9 derecho 2" SCH40 Buttweld 1
El valor de la mezcla de la mezcla se calcula a partir de la mezcla de la mezcla de la mezcla de la mezcla.

Nuestro ofrecido Equal Cross, Reducing Cross y Cross Lateral de grado especial Cruce son ampliamente suministrados por nosotros a muchas industrias como la generación de energía, petroquímica, construcción naval, fabricación de papel,químico, farmacéutica y fabricación.

Dependiendo de las especificaciones y requisitos de nuestros clientes, podemos fabricar y ofrecer cruz recta y cruz reductora en varios grados, incluidos 202, 304/304L, 904L, 316/316L, Duplex 2205,De aleación 20, Cupro Nickel, Monel Alloy 400, Inconel Alloy 625, Inconel Alloy 600, Hastelloy Alloy C276, y también en varios grados de aluminio.

Distribuidor de Buttweld Cruce Desigual, Buttweld Equal Cruces, Equal Cruces Fórmula, Pipa Cruzada Definición de ajuste, rectas Cruces ajuste, Equal Cruces peso calculadora,Distribuidores de accesorios de tuberías transversales en la India

Las especificaciones de ANSI/ASME B16.9 para el cruce de tuberías de soldadura en botella

Las dimensiones Las condiciones de las pruebas de calidad se especifican en el anexo I.9, según la norma ASME B16.28, MSS-SP-43
Diámetro exterior Cruz igualitaria (1/2 ′′ 24 ′′), ERW / Buttweld Cruz igualitaria ((1/2 ′′ 48 ′′), Reducción de la Cruz (1/2 ′′ 24 ′′), ERW / Buttweld Reducción de la Cruz ((1/2 ′′ 48 ′′)
Tipos Cruz igualitaria, cruz reductora
espesor de la pared 3 mm ️ 40 mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Servicios de valor añadido Galvanizado en caliente, recubrimiento epoxi y FBE, electropolido, chorro de arena, roscado, soldadura
Grados de producción Acero inoxidable, acero aleado, duplex, aleaciones de níquel, acero de baja temperatura, acero al carbono, cupro-níquel

Normas de fabricación de los tubos de soldadura de extremo, cruces iguales, cruces reductoras

Las condiciones de los equipos de ensayo ANSI B16 y otras fuentes.9, ANSI B16.28, MSS-SP-43
El DIN: El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
En el caso de las empresas de servicios de telecomunicaciones: Se aplican las disposiciones siguientes:
Se aplicarán los siguientes requisitos: Especificación estándar para accesorios de tuberías de acero inoxidable austenítico forjado
Se aplican las siguientes condiciones:9 Accesorios forjados fabricados en fábrica Soldadura trasera
Se aplican las siguientes condiciones:25 Los extremos de la soldadura trasera
Se aplican las siguientes condiciones:28 Las piezas de acero forjado de radio corto
El MSS SP-43 Accesorios de soldadura de fondo forjados y fabricados para aplicaciones resistentes a la corrosión y a baja presión

Grados de material de las tuberías traseras de soldadura

Acero inoxidable Las demás especificaciones de la presente Directiva se aplicarán a los productos de las categorías A, B, C, D, E, F, G, H, H, H, H, H, H, H, H, H, H, H, H, H.
Acero de carbono Las pruebas de la norma ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 y WPHY 70 se basan en los siguientes datos:
Acero al carbono de baja temperatura Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2.
Acero de aleación Se aplicarán los siguientes requisitos:
Acero duplex Las sustancias enumeradas en el anexo I del Reglamento (CE) n.o 1907/2006 se considerarán productos de la categoría "productos químicos" de la categoría "productos químicos" de la categoría "productos químicos".4462
Las demás: Las medidas previstas en el presente Reglamento se aplicarán en el caso de las aleaciones de aleaciones de aleación de acero y de acero, y en el caso de las aleaciones de aleaciones de acero y de acero de acero y de acero de acero y de acero de acero, y en el caso de las aleaciones de aleaciones de acero y de acero de acero.La norma UNS 6625 (INCONEL 625) incluye:, UNS 10276 (HASTELLOY C 276)

ANSI/ASME B16.9 DIMENSIONES transversales iguales del extremo trasero

Gráfico de las dimensiones transversales del trasero

Pipe Cross Dimensions
Tamaño nominal del tubo (NPS) DN Diámetro exterior en Bevel Centro a extremo
Correr. C Salida. M[Notas (1) y (2) ]
1/2 15 21.3 25 25
3 / 4 20 26.7 29 29
1 25 33.4 38 38
1 y 4 32 42.2 48 48
1 y 2 40 48.3 57 57
2 50 60.3 64 64
2 y 2/2 65 73.0 76 76
3 80 88.9 86 86
3-1/2 90 101.6 95 95
4 100 114.3 105 105
5 125 141.3 124 124
6 150 168.3 143 143
8 200 219.1 178 178
10 250 273.0 216 216
12 300 323.8 254 254
14 350 355.6 279 279
16 400 406.4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

Las dimensiones se expresan en milímetros, salvo indicación en contrario.t) debe ser especificado por el cliente.

El trasero reduce las dimensiones de la cruz

Reducing Tee Dimensions

Diámetro nominal Diámetro exterior Desde el centro hasta el final
D1 D2
DN PNN Serie A Serie B Serie A Serie B C. Las M.
15 por 15 1/2 por 1/2 21.3 18 21.3 18 25 25
15x10 1/2 por 3/8 21.3 18 17.3 14 25 25
15 × 8 1/2 por 1/4 21.3 18 13.7 10 25 25
20 por 20 3/4 por 3/4 26.9 25 26.9 25 29 29
20 por 15 3/4 por 1/2 26.9 25 21.3 18 29 29
20 por 10 3/4 por 3/8 26.9 25 17.3 14 29 29
25 × 25 1 x 1 33.7 32 33.7 32 38 38
25×20 1×3/4 33.7 32 26.9 25 38 38
25x15 1 × 1/2 33.7 32 21.3 18 38 38
32 × 32 1.1/4×1.1/4 42.4 38 42.4 38 48 48
32 × 25 1.1/4×1 42.4 38 33.7 32 48 48
32×20 1.1/4×3/4 42.4 38 26.9 25 48 48
32×15 1.1/4×1/2 42.4 38 21.3 18 48 48
40 × 40 1.1/2 × 1.1/2 48.3 45 48.3 45 57 57
40 × 32 1.1/2 × 1.1/4 48.3 45 42.4 38 57 57
40 × 25 1.1/2 × 1 48.3 45 33.7 32 57 57
40 × 20 1.1/2×3/4 48.3 45 26.9 25 57 57
40×15 1.1/2×1/2 48.3 45 21.3 18 57 57
50 por 50 2 por 2 60.3 57 60.3 57 64 64
50 × 40 2 × 1,1/2 60.3 57 48.3 45 64 60
50 × 32 2 × 1,1 / 4 60.3 57 42.4 38 64 57
50 × 25 2 por 1 60.3 57 33.7 32 64 51
50 por 20 2 × 3 / 4 60.3 57 26.9 25 64 44
65 × 65 2/1/2 × 2,1/2 73.0 76 73.0 76 76 76
65 × 50 2/1/2 por 2 73.0 76 60.3 57 76 70
65 × 40 2/1/2×1.1/2 73.0 76 48.3 45 76 67
65 × 32 2/1/2×1.1/4 73.0 76 42.4 38 76 64
65 × 25 2/1/2 por 1 73.0 76 33.7 32 76 57
80 × 80 3 por 3 88.9 89 88.9 89 86 86
80 × 65 3 × 2,1/2 88.9 89 73.0 76 86 83
80 × 50 3 por 2 88.9 89 60.3 57 86 76
80 × 40 3 × 1,1/2 88.9 89 48.3 45 86 73
80 × 32 3 × 1.1 / 4 88.9 89 42.4 38 86 70
90 × 90 3.1/2 × 3.1/2 101.6 ¿Qué quieres decir? 101.6 ¿Qué quieres decir? 95 95
90 × 80 3.1/2×3 101.6 ¿Qué quieres decir? 88.9 89 95 92
90 × 65 3.1/2 × 2.1/2 101.6 ¿Qué quieres decir? 73.0 76 95 89
90 × 50 3.1/2 × 2 101.6 ¿Qué quieres decir? 60.3 57 95 83
90 × 40 3.1/2 × 1.1/2 101.6 ¿Qué quieres decir? 48.3 45 95 79
100 × 100 Cuatro por cuatro 114.3 108 114.3 108 105 105
100 × 90 4 × 3,1/2 114.3 108 101.6 ¿Qué quieres decir? 105 102
100 × 80 Cuatro por tres 114.3 108 88.9 89 105 98
100 × 65 4 × 2,1/2 114.3 108 73.0 76 105 95
100 por 50 Cuatro por dos 114.3 108 60.3 57 105 89
100 × 40 4 × 1,1/2 114.3 108 48.3 45 105 86
125×125 5x5 141.3 133 141.3 133 124 124
125×100 5×4 141.3 133 114.3 108 124 117
125 × 90 5 × 3,1/2 141.3 ¿Qué quieres decir? 101.6 ¿Qué quieres decir? 124 114
125 × 80 5×3 141.3 133 88.9 89 124 111
125×65 5 por 2.1.2 141.3 133 73.0 76 124 108
125 × 50 5×2 141.3 133 60.3 57 124 105
150 × 150 6 por 6 168.3 159 168.3 159 143 143
150 × 125 6x5 168.3 159 141.3 133 143 137
150 × 100 6x4 168.3 159 114.3 108 143 130
150 × 90 6 × 3,1/2 168.3 ¿Qué quieres decir? 101.6 ¿Qué quieres decir? 143 127
150 × 80 6×3 168.3 159 88.9 89 143 124
150 × 65 6 × 2,1/2 168.3 159 73.0 76 143 121
200 por 200 8 por 8 219.1 219 219.1 219 178 178
200×150 8×6 219.1 219 168.3 159 178 168
200×125 8x5 219.1 219 141.4 133 178 162
200 por 100 8x4 219.1 219 114.3 108 178 156
200×90 8 × 3,1/2 219.1 ¿Qué quieres decir? 101.6 ¿Qué quieres decir? 178 152
250 × 250 10 por 10 273.0 273 273.0 273 216 216
250×200 10 por 8 273.0 273 219.1 219 216 203
250 × 150 10 por 6 273.0 273 168.3 159 216 194
250 × 125 10 por 5 273.0 273 141.3 133 216 191
250 × 100 10 por 4 273.0 273 114.3 108 216 184
300 × 300 12 por 12 323.9 325 323.9 325 254 254
300 × 250 12 por 10 323.9 325 273.0 273 254 241
300×200 12 por 8 323.9 325 219.1 219 254 229
300×150 12 por 6 323.9 325 168.3 159 254 219
300 × 125 12×5 323.9 325 141.3 133 254 216
350 × 350 14×14 355.6 377 355.6 377 279 279
350×300 14 por 12 355.6 377 323.9 325 279 270
350 × 250 14×10 355.6 377 273.0 273 279 257
350×200 14 por 8 355.6 377 219.1 219 279 248
350 × 150 14 × 6 355.6 377 168.3 159 279 238
400 × 400 16×16 406.4 426 406.4 426 305 305
400 × 350 16×14 406.4 426 355.6 377 305 305
400×300 16×12 406.4 426 323.9 325 305 295
400 × 250 16×10 406.4 426 273.0 273 305 283
400×200 16 × 8 406.4 426 219.1 219 305 273
400 × 150 16 × 6 406.4 426 168.3 159 305 264
450 × 450 18×18 457 480 457 480 343 343
450 × 400 18×16 457 480 406.4 426 343 330
450 × 350 18x14 457 480 355.6 377 343 330
450 × 300 18×12 457 480 323.9 325 343 321
450 × 250 18×10 457 480 273.0 273 343 308
450×200 18 × 8 457 480 219.1 219 343 298
500 × 500 20 por 20 508 530 508 530 381 381
500 × 450 20 por 20 508 530 457 480 381 368
500 × 400 20 por 20 508 530 406.4 426 381 356
500 × 350 20 por 20 508 530 355.6 377 381 356
500×300 20 por 20 508 530 323.9 325 381 346
500 × 250 20 por 20 508 530 273.0 273 381 333
500×200 20 por 20 508 530 219.1 219 381 324

Tipo de trenzas de trenzas de trenzas

El trasero es igual a la cruz Saldas traseras de ajuste cruzado reductor
Reducción de los accesorios cruzados Fittings para tubos transversales de acero reductor
ASME B16.9 Cruz desigual Cruz desigual de alta calidad
El trasero recto cruzado Fittings para tuberías transversales de soldadura trasera
ANSI B16.9 Cruz de trasero Las condiciones de ensayo de las pruebas de ensayo de la norma ASME B16.28 son las siguientes:
Fittings para tubos transversales de trenzas La Cruz Barrada de Buttweld
Aplicación cruzada igual El ajuste cruzado
Cruce reductora del glúteo En el caso de las máquinas de la categoría M1, el valor de las pruebas de la categoría M2 será igual al valor de las pruebas de la categoría M3.

Lista de precios de las tuberías traseras Buttweld

Las pruebas de la norma ASME B16.9 se basan en el método de la norma ASME B16.9.
Precio FOB: US $ 0,5-6 / pieza

Buttweld sch40 Cruz desigual
Precio FOB: US $ 1,2-2500 / pieza

Accesorios cruzados iguales
Precio FOB: US $ 1-5000 / pieza

Las condiciones de ensayo de las máquinas de ensayo deberán ser las siguientes:
Precio FOB: US $ 0,11-999 / pieza

Las instalaciones para tubos transversales de reducción de soldadura trasera ASME B16.9
Precio FOB: US $ 0.2-50 / pieza

La Cruz Barrada de Buttweld
Precio FOB: US $ 0.2-500 / pieza

Cruz iguales
Precio FOB: US $ 0.11-1 / pieza
