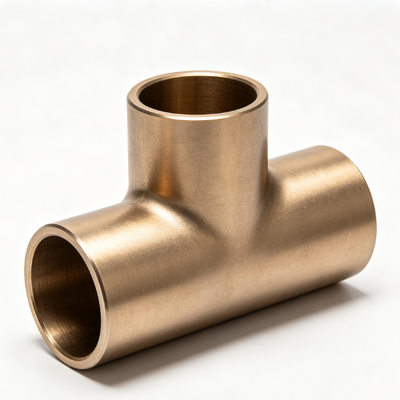

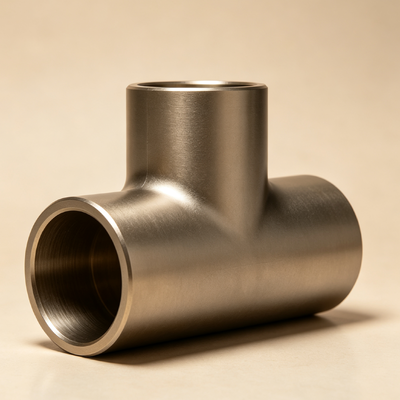

Codo de cobre y níquel CuNi 70/30 Grado Marino Accesorio de Tubería ASME B16.5 Clase 150

Codo de Cobre Níquel 70/30 Grado Marino para Tuberías ASME B16.5 Clase 150

1. Descripción del Producto

Un codo de cobre níquel es un accesorio de tubería en forma de T hecho de aleación de cobre níquel, utilizado para la derivación, combinación o conexión de ramal a 90° en sistemas de tuberías para barcos, ingeniería offshore, plataformas offshore y servicios de medios corrosivos. Por estructura, se clasifica en codo igual y codo reductor. Por proceso de fabricación, incluye codo sin costura empujado en caliente, codo forjado con matriz y codo soldado. Por conexión de extremo, incluye codo para soldadura a tope, codo para soldadura de encaje y codo roscado.

Los grados de material típicos son C70600 (90/10 CuNi) y C71500 (70/30 CuNi). La aleación de cobre níquel 90/10 es a base de cobre, que contiene aproximadamente un 10% de níquel, con pequeñas adiciones de hierro y manganeso, ofreciendo una excelente resistencia a la corrosión del agua de mar, rendimiento antiincrustante y buenas propiedades mecánicas generales. El producto se suele recocer en solución, decapar y pasivar. Cada lote es trazable por número de colada y número de lote. Se pueden suministrar certificados de material según EN 10204 3.1 o 3.2, y se puede solicitar la certificación de sociedad de clasificación como ABS, DNV, CCS, LR, NK, BV y KR.

Este archivo técnico es aplicable a codos de cobre níquel fabricados según los requisitos de ASME, ASTM, DIN, EEMUA, MSS y sociedades de clasificación, para el diseño, adquisición, inspección y certificación de sistemas de tuberías de barcos y offshore.

2. Aplicaciones

Los codos de cobre níquel son adecuados para los siguientes sistemas y condiciones de servicio:

• Sistemas de refrigeración por agua de mar, sistemas de tuberías contra incendios, sistemas de agua de lastre y sistemas de drenaje de sentina en barcos;

• Tuberías de transporte, refrigeración y lucha contra incendios de agua de mar en plataformas offshore, FPSO y unidades de perforación offshore;

• Sistemas de agua de refrigeración para plantas de desalinización y centrales eléctricas costeras;

• Tuberías de transporte de medios corrosivos en plantas petroquímicas;

• Intercambiadores de calor, condensadores, enfriadores y sistemas de distribución de tuberías;

• Industrias farmacéutica, alimentaria, metalúrgica y otras que requieren alta resistencia a la corrosión y limpieza.

Los medios aplicables incluyen agua de mar, salmuera, agua dulce y ciertos medios químicos corrosivos.
Los entornos aplicables incluyen condiciones de alta salinidad, humedad, agua de mar en movimiento y atmósferas marinas.
Los escenarios de certificación típicos incluyen certificación de producto de sociedad de clasificación, aprobación de fábrica, aprobación de tipo y pruebas presenciadas en proyecto.

3. Ventajas

• Excelente resistencia a la corrosión del agua de mar, especialmente en entornos de agua de mar en movimiento;

• Fuerte resistencia a la picadura, corrosión en rendijas y agrietamiento por corrosión bajo tensión;

• La liberación lenta de iones de cobre inhibe la bioincrustación marina;

• Buena soldabilidad, adecuada para soldadura TIG, MIG y de arco;

• Buen equilibrio entre resistencia y tenacidad, soportando fluctuaciones de presión y vibraciones;

• No magnético, adecuado para equipos y sistemas magnéticamente sensibles;

• Larga vida útil y bajo costo de mantenimiento, ofreciendo buena economía de ciclo de vida;

• Certificados de material completos, informes de inspección y documentos de sociedad de clasificación disponibles;

• Trazabilidad por número de colada, número de lote y número de certificado, cumpliendo los requisitos de auditoría de barcos y offshore;

• Se pueden organizar pruebas presenciadas por terceros, PMI, NDT y pruebas hidrostáticas según sea necesario.

4. Funciones

• Divide un flujo de fluido en dos caminos, o combina dos flujos en uno en un sistema de tuberías;

• Proporciona conexión de ramal a 90° y cambio de dirección;

• El codo reductor permite la transición del diámetro de la tubería mientras divide o combina el flujo;

• Actúa como un componente de conexión estándar que soporta presión, asegurando la resistencia de la conexión y la fiabilidad del sellado;

• Adecuado para operación a largo plazo bajo alta presión, alta temperatura, medios corrosivos y entornos marinos;

• Cumple los requisitos de trazabilidad y completitud de documentos para proyectos certificados por sociedades de clasificación.

​5. Especificaciones Clave
