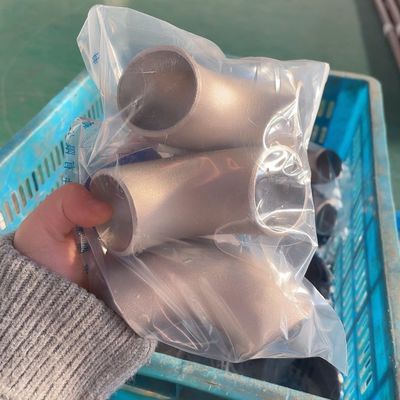

CuNi 70/30 Cobre Níquel Codo 90° LR ASME B16.9 Accesorios para tuberías marinas de alta presión

Codo de Cobre Níquel CuNi 70/30 90° LR ASME B16.9 Accesorio de Tubería Marina de Alta Presión

El Codo de Cobre Níquel es un accesorio direccional de tubería diseñado y fabricado de acuerdo con estándares internacionales, incluyendo ASME B16.9, DIN 86090, GB/T 12459 y EEMUA 146. Los materiales comunes son CuNi90/10 (C70600) y CuNi70/30 (C71500), suministrados en condición recocida (O) o aliviada de tensiones. Los codos se forman mediante empuje en caliente de tubo sin costura o forjado integral, asegurando un flujo de grano metálico continuo sin arrugas ni grietas. Antes del envío, cada pieza se somete a inspección dimensional, examen visual y pruebas no destructivas especificadas, acompañadas de números de colada trazables e informes de propiedades mecánicas. Los acabados de los extremos incluyen biseles para soldadura a tope (BW), extremos para soldadura de encaje (SW) y extremos roscados (NPT/BSP) para adaptarse a diversos requisitos de interfaz de tuberías.

2. Aplicaciones del Producto

Este producto es adecuado para sistemas de tuberías de líquidos o gases cuya presión de diseño no exceda los valores permitidos para la clase de temperatura correspondiente. Se utiliza como componente direccional estándar en los siguientes sectores de ingeniería:

Ingeniería Offshore: Elevación de agua de mar, sistemas de extinción de incendios y bucles de agua de refrigeración en plataformas autoelevadizas, semisumergibles, FPSO y sistemas de manifold submarinos.

Construcción Naval: Sistemas de agua de mar de sala de máquinas, líneas de tanques de lastre, sentinas y tuberías principales de incendios en buques navales y comerciales.

Plantas de Energía Costeras y Centrales Nucleares: Tramos de agua de refrigeración circulante de ciclo abierto, agua de refrigeración auxiliar y tuberías de extracción de condensado.

Plantas de Desalinización: Líneas de transmisión de agua de alimentación, concentrado de salmuera y agua de producto en procesos RO y MSF.

Industria Química: Tuberías de media y baja presión que manejan cloruros, ácidos orgánicos o soluciones de sales neutras, con temperaturas de servicio que normalmente oscilan entre –29°C y 200°C.

3.Ventajas del Producto

1. Fuerte Compatibilidad Estándar: Los parámetros dimensionales clave (OD, espesor de pared, centro a extremo, ángulos de bisel) cumplen plenamente con los sistemas ASME, EN y GB, permitiendo el reemplazo directo o la conexión a tuberías de diferentes códigos de diseño sin piezas de transición personalizadas.

2. Claras Tolerancias de Diseño: Las tensiones admisibles se derivan del Código ASME para Calderas y Recipientes a Presión, Sección II, Parte D. Se puede calcular explícitamente una tolerancia de corrosión uniforme de 0.5–1.0 mm para una vida útil de 25 años, proporcionando una base de diseño fiable.

3. Excelente Soldabilidad: Las aleaciones de CuNi ofrecen una amplia ventana de aporte de calor de soldadura (0.5–2.5 kJ/mm) sin necesidad de precalentamiento ni tratamiento térmico posterior a la soldadura. Los cordones de soldadura están bien formados y la resistencia a la corrosión de la zona de soldadura no es inferior a la del metal base.

4. Condición de Entrega Estable: Todos los codos se recocen en solución para aliviar las tensiones residuales, asegurando una microestructura uniforme y una dureza estable ≤100 HRB, facilitando el corte o rectificado en campo.

5. Documentación de Calidad Integral: Cada envío se acompaña de un certificado de molino EN 10204 3.1 (actualizable a 3.2) que cubre la composición química, las propiedades de tracción a temperatura ambiente, la dureza, la corrosión intergranular (según ASTM G28) y los resultados de la prueba hidrostática, cumpliendo con los requisitos de documentación de proyectos de ingeniería internacionales.

​4.Especificaciones Clave del Producto

​
