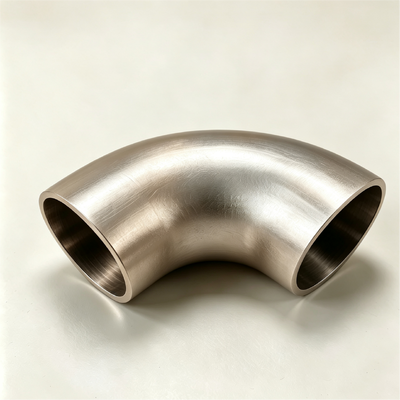

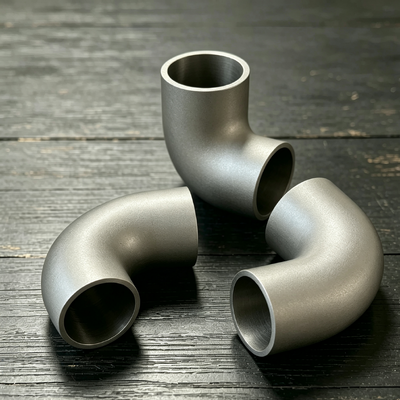

ASME B16.9 90 grados CuNi 70/30 codo Sch40 instalaciones de tuberías de soldadura a tope para la industria marina

Codo de CuNi 70/30 ASME B16.9 de 90 grados, accesorios de tubería de soldadura a tope Sch40 para la industria marina

1.Descripción del producto

El codo de cobre y níquel es un accesorio direccional de tubería fabricado con aleaciones de cobre y níquel, principalmente en las calidades UNS C70600 (cobre-níquel 90/10) y UNS C71500 (cobre-níquel 70/30). El producto presenta una estructura de arco curvo con ángulos de flexión estándar de 45°, 90° y 180°, con ángulos personalizados también disponibles según los planos de ingeniería. El radio de curvatura del codo se clasifica como Radio Largo (R=1.5 × diámetro nominal) y Radio Corto (R=1.0 × diámetro nominal).

Los procesos de fabricación incluyen la conformación por empuje sin costura, la extrusión en caliente y la flexión por inducción de frecuencia media, lo que garantiza una microestructura densa y un espesor de pared uniforme. Las conexiones de extremo están disponibles en tipos de soldadura a tope (BW), soldadura de encaje (SW) y roscado (NPT/BSP) para adaptarse a diversos requisitos de instalación de sistemas de tuberías. Todos los productos se fabrican e inspeccionan en estricto cumplimiento de las normas internacionales ASME B16.9, DIN 86090 y EEMUA 146, lo que garantiza la intercambiabilidad dimensional y una calidad constante en todo el mundo.

2.Aplicaciones del producto

Con una excelente resistencia a la corrosión y durabilidad, los codos de cobre y níquel se utilizan ampliamente en los siguientes sectores industriales:

• Construcción naval e ingeniería marina: Sistemas de refrigeración de agua de mar en todo tipo de embarcaciones, líneas de tratamiento de agua de lastre, tuberías de agua contra incendios, sistemas de lavado de cubierta; sistemas de elevadores de plataformas marinas, codos de expansión de tuberías submarinas; líneas de refrigeración en instalaciones de energía eólica marina.

• Industria petroquímica: Líneas de transmisión de petróleo y gas en refinerías, tuberías de tratamiento de aguas residuales de salmuera en plantas químicas, líneas de transmisión mixta de petróleo/gas en plataformas de producción marina, tuberías de proceso de módulos superiores de FPSO.

• Industria de la energía y nuclear: Líneas de agua de refrigeración circulante para condensadores de centrales térmicas, sistemas de agua de refrigeración de equipos de instalaciones nucleares, circuitos de refrigeración cerrados en centrales eléctricas de ciclo combinado de turbinas de gas/vapor.

• Proyectos de desalinización: Líneas de recirculación de salmuera en unidades de destilación flash multietapa (MSF) y destilación de múltiple efecto (MED), líneas de pretratamiento de ósmosis inversa (RO).

• Industria general y uso civil: Sistemas de agua helada de aire acondicionado central a gran escala, líneas de distribución de agua purificada y agua para inyección farmacéutica, tuberías de grado sanitario en las industrias de alimentos y bebidas, redes municipales de refrigeración y calefacción urbana.

3.Ventajas del producto

1. Excepcional resistencia a la corrosión del agua de mar
Las aleaciones de cobre y níquel forman una película protectora de óxido cuproso (Cu₂O) densa y muy adherente en agua de mar en movimiento, que posee propiedades de autocuración. El C70600 presenta una tasa de corrosión uniforme ≤0.025 mm/año en agua de mar, mientras que el C71500 alcanza ≤0.018 mm/año, con una vida útil que llega a 20~30 años, superando con creces las soluciones de acero al carbono recubierto (que normalmente requieren reemplazo cada 3~5 años).

2. Antifouling natural
La liberación continua de iones de cobre crea un microambiente tóxico en la superficie de la tubería, inhibiendo eficazmente la adhesión de percebes, mejillones, algas y otros organismos marinos. Esto elimina la necesidad de recubrimientos antiincrustantes, ofreciendo beneficios ambientales al tiempo que reduce sustancialmente la frecuencia de mantenimiento y los costos de limpieza.

3. Excelentes propiedades mecánicas
C70600 a temperatura ambiente: Tracción ≥290 MPa, Límite elástico ≥110 MPa, Alargamiento ≥30%; C71500: Tracción ≥370 MPa, Límite elástico ≥130 MPa, Alargamiento ≥30%. El material presenta una tenacidad excepcional con una fuerte resistencia a los impactos del golpe de ariete y a las vibraciones mecánicas.

4. Soldabilidad superior
Alta compatibilidad al soldar con tuberías de cobre y níquel del mismo grado, adecuado para procesos TIG, MIG o SMAW. Generalmente no se requiere precalentamiento ni tratamiento térmico posterior a la soldadura. La resistencia a la corrosión de la soldadura se verifica como al menos equivalente al metal base.

5. Economía excepcional del ciclo de vida
Aunque el costo de adquisición inicial es mayor que el del acero al carbono, la vida útil prolongada, los bajos requisitos de mantenimiento y la eliminación del reemplazo del recubrimiento dan como resultado costos operativos y de mantenimiento totales que son el 60-70% de los sistemas de acero al carbono recubierto, lo que ofrece ventajas económicas significativas a largo plazo.

6. Tamaños completos y entrega flexible
El rango de tamaños cubre de DN15 a DN600, con espesores de pared desde Sch5S hasta XXS disponibles en toda la línea de productos. Se aceptan pedidos personalizados de tamaños no estándar, espesores de pared especiales y ángulos no estándar con plazos de entrega cortos.

​

​4.Especificaciones clave del producto

Preguntas frecuentes

1. ¿Es usted una empresa comercial o un fabricante? Somos un fabricante, puede ver la certificación.

2. ¿Cuánto dura su tiempo de entrega? Generalmente son 5-10 días si los productos están en stock. O son 15-20 días si los productos no están en stock, depende de la cantidad.

3. ¿Proporciona muestras? ¿Es gratis o adicional? Sí, podríamos ofrecer la muestra de forma gratuita, pero necesitamos pagar el costo del flete.

4. ¿Cuáles son sus condiciones de pago? Pago≤1000 USD, 100% por adelantado. Pago>=1000 USD, 50% T/T por adelantado, saldo antes del envío.
