SS304 Accesorios de extremo de muñón soldadura a tope junta solapada resistente a la corrosión

Accesorios de extremo de muñón de acero inoxidable SS304, conector de tubería de junta solapada soldada a tope con resistencia a la corrosión para petroquímica

1. Descripción del producto

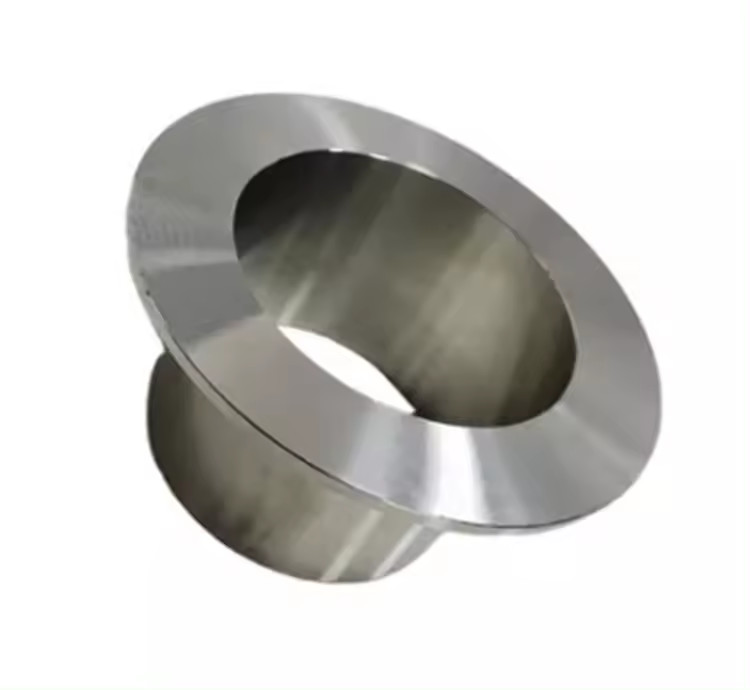

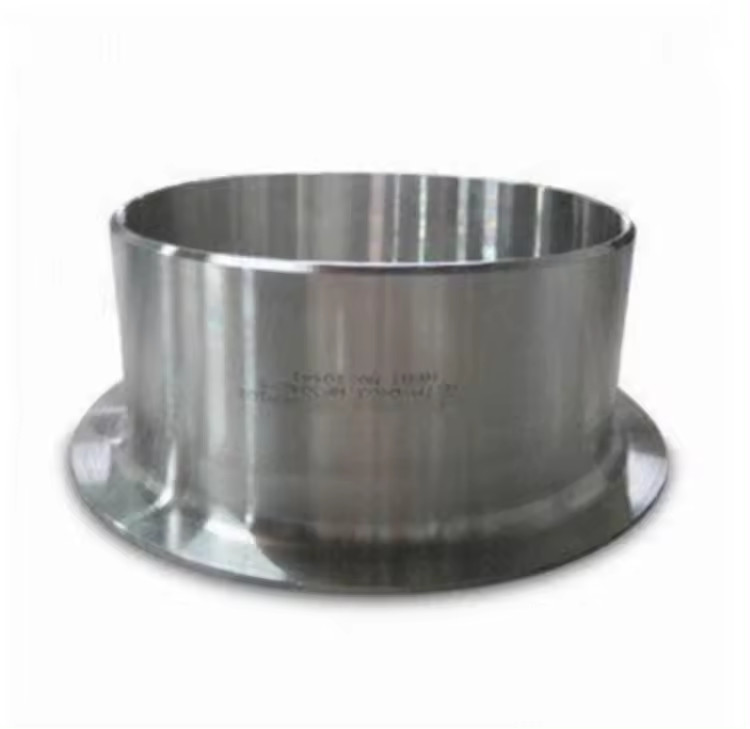

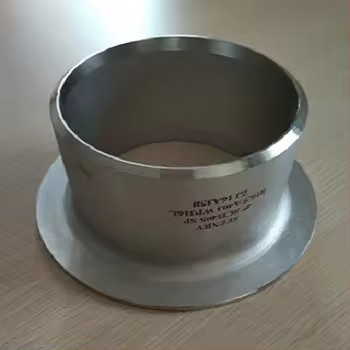

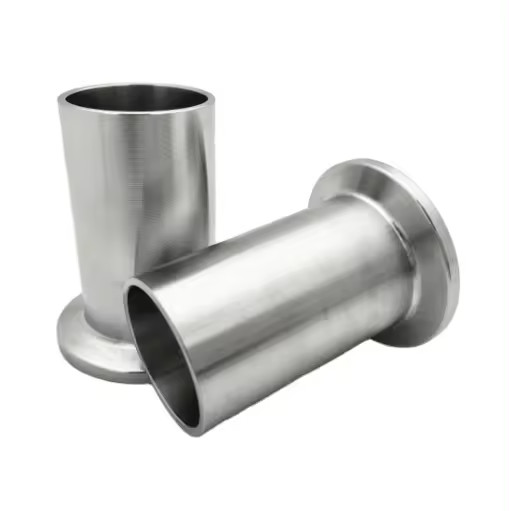

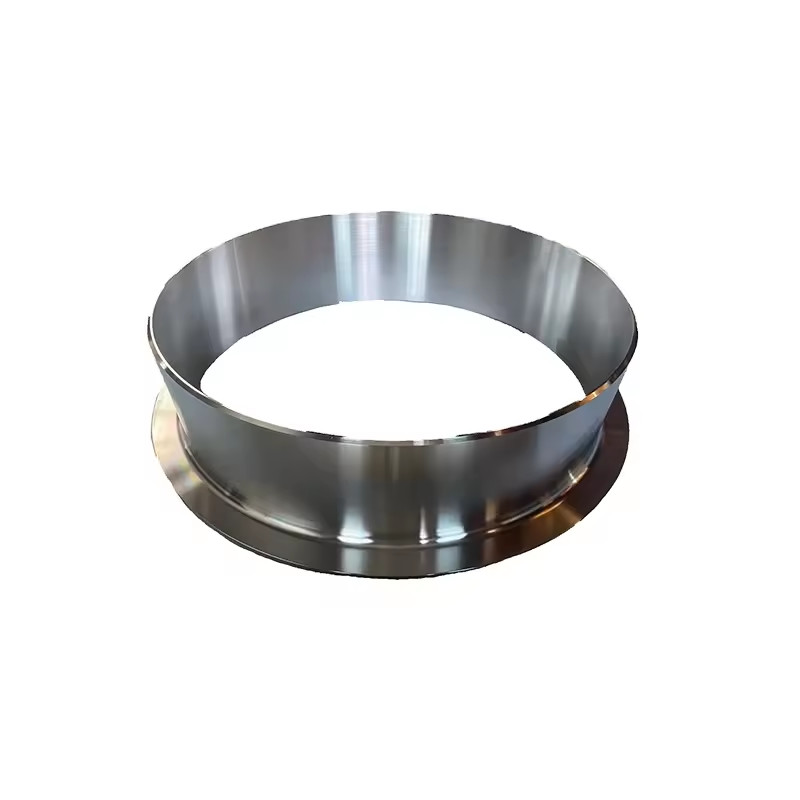

El extremo de muñón de acero inoxidable SS304 es un accesorio de tubería de soldadura a tope de alta calidad diseñado para su uso con bridas de junta solapada. También conocido comúnmente como extremo de muñón de junta solapada, este accesorio presenta un extremo acampanado que se asienta contra la cara de la brida y un extremo biselado liso para soldadura a tope a la tubería. Fabricado con acero inoxidable SS304 de primera calidad, este extremo de muñón ofrece una excelente resistencia a la corrosión y durabilidad para aplicaciones industriales exigentes. La configuración Tipo A con cono largo asegura una transición de flujo suave y es compatible con bridas de junta solapada estándar.

2. Especificaciones clave

3. Aplicaciones

El extremo de muñón SS304 se utiliza ampliamente en sistemas de tuberías en múltiples industrias:

• Petróleo y Gas– conexiones de tuberías y refinerías

• Procesamiento Petroquímico y Químico– manejo de medios corrosivos

• Alimentos y Bebidas– sistemas de tuberías sanitarias

• Farmacéutica– entornos limpios y estériles

• Tratamiento de Agua y HVAC– tuberías industriales generales

• Generación de Energía– sistemas de vapor y agua de refrigeración

4. Ventajas del producto

• Solución rentable– Solo el extremo del muñón necesita coincidir con la aleación de la tubería; la brida de junta solapada puede ser de acero al carbono, lo que reduce significativamente los costos de material, especialmente para sistemas de gran diámetro

• Fácil mantenimiento– La brida de junta solapada puede deslizarse libremente sobre el extremo del muñón y retirarse sin cortar las soldaduras, lo que permite una inspección, limpieza o modificación rápida del sistema

• Instalación flexible– La brida gira 360° alrededor del extremo del muñón, lo que facilita la alineación de los orificios de los pernos y elimina los problemas de alineación comunes con las bridas de cuello de soldadura

• Resistente a la corrosión– El material SS304 proporciona una excelente resistencia a la oxidación y a diversos medios corrosivos, lo que garantiza una larga vida útil

• Precisión dimensional– Fabricado según ASME B16.9 con tolerancias estrictas, lo que garantiza una compatibilidad perfecta con las bridas de junta solapada estándar

5. Funciones del producto

• Crea una conexión con brida que permite un fácil desmontaje sin cortar las soldaduras de la tubería

• Proporciona una superficie de sellado lisa y continua que coincide con la cara de la brida de junta solapada

• Acomoda la expansión térmica y el movimiento de la tubería sin tensar la junta

• Permite el uso de bridas de respaldo de menor grado manteniendo la resistencia a la corrosión en la cara de sellado

6. Instrucciones de instalación

1. Deslice la brida de junta solapada sobre la tubería o el extremo del muñón antes de soldar

2. Suelde a tope el extremo liso (biselado) del extremo del muñón a la tubería utilizando procedimientos de soldadura calificados

3. Asegúrese de que el extremo acampanado (labio) esté precisamente alineado con el extremo de la tubería

4. Deslice la brida de junta solapada sobre el extremo del muñón, asentándola contra la parte posterior del labio

5. Alinee los orificios de los pernos de la brida con la brida de acoplamiento y atornille

6. La junta sella entre el extremo acampanado y la cara de la brida de acoplamiento

Nota: Para los extremos de muñón Tipo A (Patrón Largo), el espesor del labio no será inferior al espesor de pared nominal de la tubería de conexión.

7. Precauciones

• Asegúrese de que el schedule de la tubería coincida con el espesor de pared del extremo del muñón para un ajuste adecuado

• Verifique que el material del extremo del muñón sea compatible con el fluido de servicio y la temperatura

• No suelde la brida de junta solapada directamente a la tubería – la brida debe permanecer libre para girar

• Utilice procedimientos de soldadura apropiados (WPS calificado) para conexiones de soldadura a tope

• Para aplicaciones de alta presión, confirme que la clasificación de presión coincide con los requisitos del sistema

• Inspeccione la cara del labio en busca de rayones o daños antes de la instalación para garantizar un sellado adecuado

8. Envío y entrega

9. Condiciones de pago

10. Embalaje

Embalaje de exportación estándar:

• Cada extremo de muñón envuelto individualmente con recubrimiento de aceite antioxidante

• Empaquetado en bolsas de nylon o envoltura de plástico para evitar la humedad

• Asegurado en cajas de madera o paletas para transporte marítimo

• Embalaje personalizado disponible bajo pedido

11. Devoluciones, Cambios y Postventa

• Garantía de calidad– 100% de inspección antes del envío; todos los productos cumplen con los estándares ASME B16.9

• Política de devoluciones– Se aceptan devoluciones dentro de los 30 días por defectos de fabricación (sujeto a inspección)

• Cambio– Reemplazo gratuito de cualquier producto no conforme confirmado por inspección de terceros

• Política de muestras– Muestras gratuitas disponibles; el comprador cubre el costo del flete

• Soporte técnico– Respuesta 24 horas a todas las consultas técnicas

• Pedidos personalizados– Tamaños, materiales y acabados personalizados disponibles bajo pedido
