Colocaciones de extremo del trozo de junta de solape de acero inoxidable ASME B16.9 Instalación de tuberías fácil resistente a la corrosión del mantenimiento a tope

Fittings de extremo de rodillo de acero inoxidable ASME B16.9 resistente a la corrosión fácil mantenimiento

1Descripción del producto

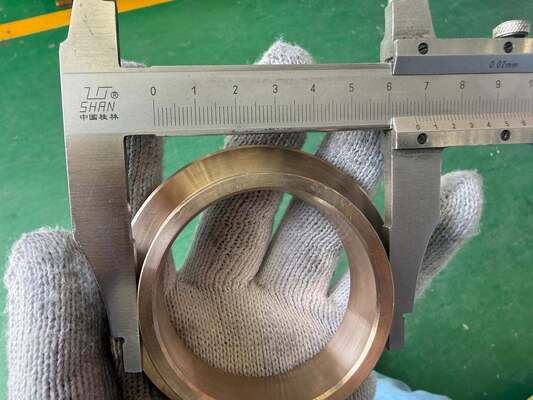

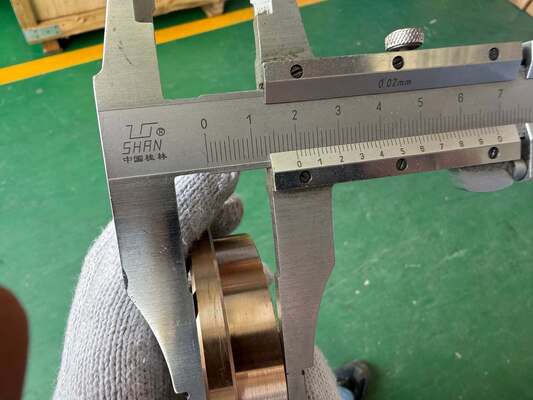

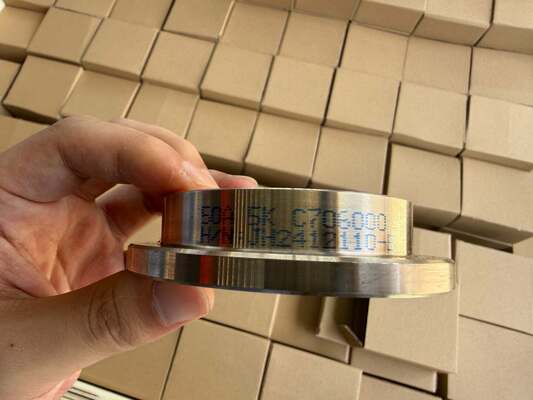

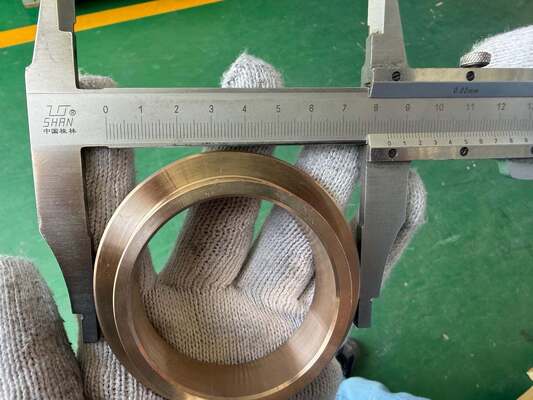

Un Stub End es un tipo de ajuste de tubería de soldadura con botón utilizado junto con bridas de la articulación del regazo para crear una conexión de tubería con bridaSe compone de una sección corta de tubería con un extremo alargado y un extremo plano.El extremo alargado se asienta contra la cara de la brida y proporciona la superficie de sellado, mientras que el extremo plano se soldó directamente a la tubería. La brida de la articulación de la cintura se desliza libremente sobre el extremo del taco y no está soldada con él, lo que permite que la brida gire libremente para una fácil alineación del perno-agujero.

Los extremos de los tapones se fabrican en tres tipos principales: Tipo A (ASME B16).9, núcleo estándar/más largo), tipo B (MSS SP-43, núcleo más corto, pared más ligera) y tipo C (MSS SP-43, núcleo más corto, pared ligera)Los materiales disponibles incluyen acero al carbono, acero inoxidable, acero de aleación, cobre-níquel y aleaciones especiales como Monel, Inconel y titanio..

2Aplicaciones del producto

Los accesorios de extremo de estubo se utilizan ampliamente en sistemas de tuberías en varias industrias, incluidas:

• Petróleo y gas / petroquímica- conexiones de tuberías en sistemas de refinación, procesamiento y transporte

• Procesamiento químico- manejo de fluidos corrosivos y mantenimiento frecuente

• Procesamiento de alimentos- conexiones sanitarias que requieren limpieza y desmontaje periódicos

• Tratamiento de aguas y aguas residuales- conexiones con bridas para bombas, válvulas y equipos de tratamiento

• Generación de energía- sistemas de tuberías de alta temperatura y alta presión

• Marítimo y offshore- sistemas de tuberías resistentes a la corrosión

• Productos farmacéuticos manipulación de fluidos sanitarios y resistentes a la corrosión

• Sistemas de vacío¢ Sistemas ISO-KF de tuberías y procesos de vacío

Los extremos de los tapones son particularmente adecuados para aplicaciones que requieren el desmontaje frecuente de la brida para limpieza, inspección o reemplazo rápido de componentes.

3Ventajas del producto

1. Eficiencia de los costes
Sólo el extremo del talón tiene que coincidir con la aleación de tubería; la brida de la articulación de la vuelta nunca entra en contacto con el fluido de proceso y puede estar hecha de acero al carbono de menor gradoEsto reduce significativamente el uso de aleaciones caras en sistemas de tuberías de alta calidad.Para una conexión de 10 pulgadas Clase 300 Inconel 625, el cambio de las bridas de cuello de soldadura a los extremos de los talones con juntas de cintura de acero carbono puede ahorrar 45-65% en cada junta de brida.

2Fácil montaje y desmontaje
La brida de la articulación del regazo se puede quitar sin cortar las soldaduras, ahorrando un tiempo significativo durante el mantenimiento, los cambios y los ciclos de limpieza.

3Alineación libre de perforación
La brida de la articulación del regazo gira libremente alrededor del eje de extremo del tope, eliminando las dificultades de alineación comunes con las bridas de cuello de soldadura fijasEsto es especialmente valioso en tuberías de gran diámetro donde es poco práctico girar todo el carrete de tubería.

4Resistencia a la corrosión
Los extremos de los tapones pueden fabricarse con materiales resistentes a la corrosión, como acero inoxidable (304, 316, 316L), aleaciones dúplex, súper dúplex y níquel para adaptarse al entorno de servicio.

5. Compatibilidad amplia
Los extremos de los tapones están disponibles en una amplia gama de tamaños, materiales y calificaciones de presión, compatibles con varios estándares de bridas y sistemas de tuberías.

4.Especificaciones clave

Preguntas frecuentes

1¿Es usted una empresa comercial o un fabricante?

2¿Cuánto tiempo es su tiempo de entrega? Generalmente es de 5-10 días si los bienes están en stock. o es de 15-20 días si los bienes no están en stock, es según la cantidad.

3¿Proporciona muestras? ¿Es gratis o extra? Sí, podríamos ofrecer la muestra de forma gratuita, pero debe pagar el costo del flete.

4. ¿Cuáles son sus términos de pago? Pago <=1000USD, 100% por adelantado. Pago>=1000USD, 50% T/T por adelantado, saldo antes del envío.
