SS304 extremo de rodilla de la pieza de unión, tubo de soldadura con trasero adaptado para tuberías resistentes a la corrosión

Extremo del trozo de junta de solape SS304, instalación de tuberías de soldadura a tope para tuberías resistentes a la corrosión

1. Descripción del producto

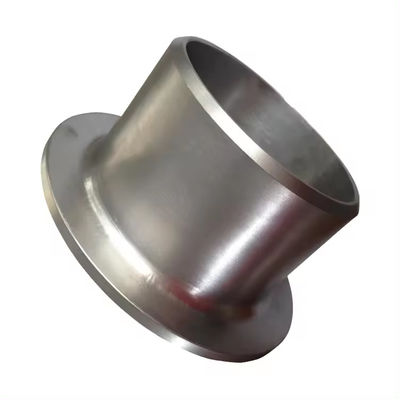

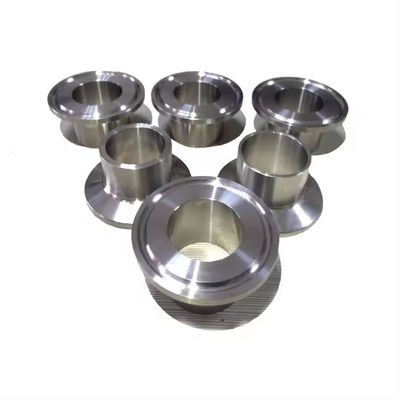

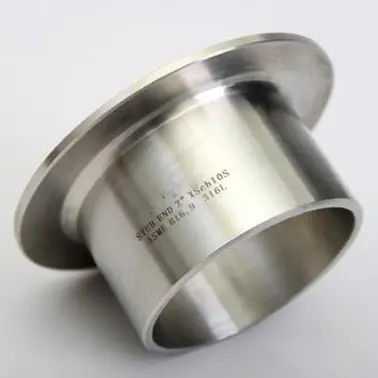

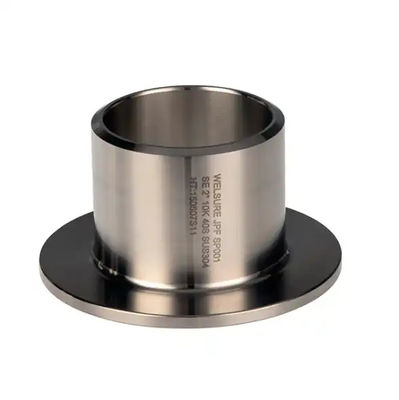

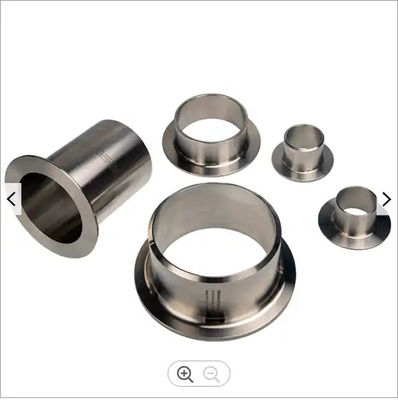

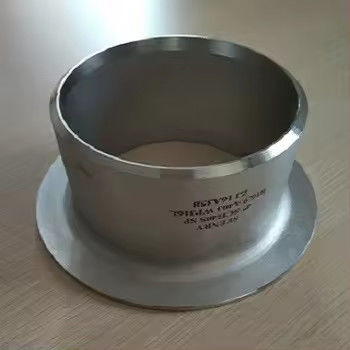

Extremo del trozo de junta de solape SS304, instalación de tuberías soldada a tope para tuberías resistentes a la corrosiónes un accesorio de tubería soldado a tope de alta calidad diseñado para usarse con bridas de juntas solapadas. También conocido comúnmente como extremo de unión traslapada, este accesorio presenta un extremo acampanado que se asienta contra la cara de la brida y un extremo biselado liso para soldar a tope a la tubería. Fabricado con acero inoxidable SS304 de primera calidad, este extremo corto ofrece una excelente resistencia a la corrosión y durabilidad para aplicaciones industriales exigentes. La configuración tipo A con cono largo garantiza una transición suave del flujo y es compatible con bridas de juntas traslapadas estándar.

2. Especificaciones clave

3. Aplicaciones

El extremo corto SS304 se usa ampliamente en sistemas de tuberías en múltiples industrias:

• Petróleo y gas– conexiones de oleoductos y refinerías

• Procesamiento petroquímico y químico– manipulación de medios corrosivos

• Alimentos y bebidas– sistemas de tuberías sanitarias

• Farmacéutico– ambientes limpios y estériles

• Tratamiento de agua y climatización– tuberías industriales en general

• Generación de energía– sistemas de vapor y agua de refrigeración

4. Ventajas del producto

• Solución rentable– Sólo el extremo del muñón debe coincidir con la aleación del tubo; la brida de la junta traslapada puede ser de acero al carbono, lo que reduce significativamente los costos de material, especialmente para sistemas de gran diámetro

• Fácil mantenimiento– La brida de la junta traslapada puede deslizarse libremente sobre el extremo del muñón y retirarse sin cortar soldaduras, lo que permite una rápida inspección, limpieza o modificación del sistema.

• Instalación flexible– La brida gira 360° alrededor del extremo del trozo, lo que simplifica la alineación de los orificios de los pernos y elimina los problemas de alineación comunes con las bridas con cuello soldado.

• Resistente a la corrosión– El material SS304 proporciona una excelente resistencia a la oxidación y a diversos medios corrosivos, lo que garantiza una larga vida útil

• Precisión dimensional– Fabricado según ASME B16.9 con tolerancias estrictas, lo que garantiza una perfecta compatibilidad con bridas de juntas traslapadas estándar.

5. Funciones del producto

• Crea una conexión bridada que permite un fácil desmontaje sin cortar las soldaduras de las tuberías.

• Proporciona una superficie de sellado suave y continua que coincide con la cara de la brida de la junta traslapada.

• Se adapta a la expansión térmica y al movimiento de la tubería sin forzar la junta.

• Permite el uso de bridas de respaldo de menor calidad mientras mantiene la resistencia a la corrosión en la cara del sello.

6. Instrucciones de instalación

1. Deslice la brida de la junta traslapada sobre el tubo o el extremo del trozo antes de soldar.

2. Suelde a tope el extremo plano (biselado) del extremo corto a la tubería utilizando procedimientos de soldadura calificados.

3. Asegúrese de que el extremo abocardado (solapamiento) esté alineado con precisión con el extremo de la tubería.

4. Deslice la brida de la junta superpuesta sobre el extremo del muñón, asentándola contra la parte posterior del abocinado.

5. Alinee los orificios de los pernos de la brida con la brida correspondiente y atorníllelos.

6. La junta sella entre el extremo abocinado y la cara de la brida de acoplamiento.

Nota:Para extremos cortos Tipo A (patrón largo), el espesor del traslapo no debe ser menor que el espesor de pared nominal de la tubería de conexión..

7. Precauciones

• Asegúrese de que la tabla de tuberías coincida con el espesor de la pared del extremo del trozo para un ajuste adecuado

• Verifique que el material del extremo del muñón sea compatible con el fluido de servicio y la temperatura.

• No suelde la brida de la junta traslapada directamente a la tubería; la brida debe permanecer libre para girar

• Utilice procedimientos de soldadura adecuados (calificados por WPS) para conexiones soldadas a tope.

• Para aplicaciones de alta presión, confirme que la clasificación de presión coincida con los requisitos del sistema.

• Inspeccione la cara del traslapo en busca de rayones o daños antes de la instalación para garantizar un sellado adecuado.

8. Envío y entrega

9. Condiciones de pago

10. Embalaje

Embalaje estándar de exportación:

• Cada extremo del muñón está envuelto individualmente con una capa de aceite antioxidante.

• Embalado en bolsas de nailon o film plástico para evitar la humedad.

• Asegurado en cajas de madera o paletas para transporte marítimo

• Embalaje personalizado disponible bajo petición

11. Devoluciones, cambios y posventa

• Garantía de calidad– Inspección del 100% antes del envío; Todos los productos cumplen con los estándares ASME B16.9.

• Política de devoluciones– Se aceptan devoluciones dentro de los 30 días por defectos de fabricación (sujetas a inspección)

• Intercambio– Reemplazo gratuito de cualquier producto no conforme confirmado por inspección de terceros

• Política de muestra– Muestras gratuitas disponibles; El comprador cubre el costo del flete.

• Apoyo técnico– Respuesta 24 horas a todas las consultas técnicas.

• Pedidos personalizados– Tamaños, materiales y acabados personalizados disponibles bajo petición
