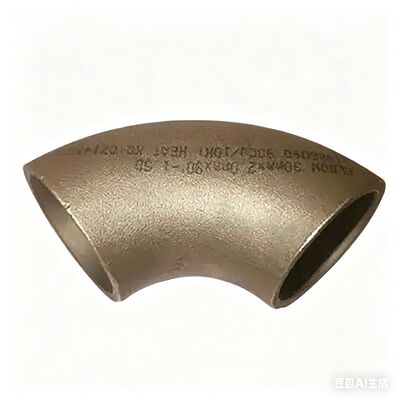

CuNi 70/30 Codo sin costura 90° LR ASME B16.9 Resistente a altas presiones y temperaturas

Codo de cobre y níquel

1. Descripción del producto

El codo LR de 90° sin costura CuNi 70/30 está hecho de una aleación de cobre y níquel de alta calidad (UNS C71500) mediante un proceso de conformado sin costuras. Está fabricado según norma ASME B16.9, con extremos soldados a tope para una fácil conexión. El diseño de radio largo de 90 grados (1,5D) proporciona un cambio suave de dirección del flujo en los sistemas de tuberías. Este producto se utiliza ampliamente en tuberías de agua de mar, sistemas de refrigeración y otras aplicaciones industriales donde se necesita una buena resistencia a la corrosión.

2. Parámetros clave del producto

3. Aplicaciones de productos

• Sistemas de tuberías de refrigeración de agua de mar.

• Circuitos de agua de refrigeración

• Sistemas de tratamiento de aguas industriales.

• Conexiones del intercambiador de calor

• Tuberías marinas y offshore

• Líneas de procesamiento químico

• Sistemas de circulación de agua.

4. Ventajas del producto

1. Calidad perfecta: Hecho de tubo sin costura, sin costura de soldadura dentro del cuerpo del codo, espesor de pared uniforme en todas partes.

2. Buena resistencia a la corrosión: El material CuNi 70/30 funciona bien en agua de mar y en muchos entornos corrosivos, lo que proporciona una larga vida útil.

3. Diseño de flujo suave: El diseño 1,5D de radio largo reduce la resistencia al flujo y la caída de presión, lo que garantiza un funcionamiento eficiente del sistema.

4. Fácil de soldar: Buena soldabilidad con tubos CuNi compatibles, se puede utilizar el proceso de soldadura TIG estándar.

5. Amplio rango de temperatura: Adecuado para temperaturas de funcionamiento de hasta 300 °C, satisfaciendo diversas necesidades de aplicación.

6. Dimensiones estándar: Fabricado según las dimensiones ASME B16.9, lo que garantiza un buen ajuste con tuberías y accesorios estándar.

7. Larga vida útil: Con una instalación y funcionamiento adecuados, el producto puede funcionar durante muchos años con un mantenimiento mínimo.

5. Funciones del producto

• Cambie la dirección del flujo en 90 grados en sistemas de tuberías

• Conecte tuberías del mismo diámetro con juntas soldadas a tope.

• Mantenga un flujo suave con una pérdida de presión reducida

• Trabaje de manera confiable en condiciones normales de operación

• Flexibilidad de disposición del sistema de soporte en el diseño de tuberías

6. Instrucciones para el usuario

Antes de la instalación:

1. Compruebe que el codo no haya sufrido daños durante el transporte.

2. Confirme que el tamaño, el espesor de la pared y el grado del material coincidan con sus requisitos.

3. Limpie los extremos de soldadura para eliminar suciedad, aceite y óxidos.

4. Utilice herramientas específicas para la preparación de materiales de cobre-níquel.

Pasos de instalación:

1. Alinee los extremos del codo con los tubos correspondientes y mantenga el espacio adecuado para soldar.

2. Soldar por puntos en 4 puntos alrededor de la junta.

3. Utilice soldadura TIG con alambre de relleno CuNi adecuado.

4. Controle la temperatura de soldadura, evite el sobrecalentamiento.

5. Utilice protección con gas argón durante la soldadura.

6. Limpie el área de soldadura después de cada pasada.

Después de la instalación:

1. Verifique visualmente todas las soldaduras en busca de defectos superficiales.

2. Realice la prueba de presión según lo requerido por las especificaciones del proyecto.

3. Verifique si hay fugas en las juntas.

7. Precauciones del producto

1. Almacenar en un área interior limpia y seca, lejos de la humedad y el polvo.

2. Manténgalo separado de los productos de acero al carbono durante el almacenamiento.

3. Manipule con cuidado durante el transporte, evite caídas o impactos.

4. No lo utilice en ambientes que contengan amoníaco.

5. Utilice el gas protector argón adecuado al soldar.

6. Limpie minuciosamente todas las áreas soldadas después de soldar.

7. Utilice herramientas específicas para material de cobre-níquel para evitar la contaminación.

8. Información de envío

• Origen del envío: Porcelana

• El tiempo de entrega: Tallas estándar 3-7 días laborables; tamaños personalizados 15-30 días

• Métodos de envío: Express (DHL/FedEx/UPS) para pedidos pequeños; Transporte marítimo para pedidos a granel; Transporte aéreo disponible para pedidos urgentes.

• Documentos proporcionados: Factura comercial, lista de empaque, certificado de prueba de materiales

• Términos comerciales: MANDO, CIF, CFR disponibles

• Seguimiento: Número de seguimiento proporcionado después del envío

9. Información de pago

• Métodos de pago: Transferencia bancaria T/T, Carta de crédito

• Términos: 30% de anticipo, 70% restante antes del envío

• Divisa: Se aceptan USD y EUR

• Para la cooperación por primera vez, se aplican condiciones de pago estándar. Términos flexibles disponibles para clientes establecidos.

10. Información de embalaje

• Tamaños pequeños: Caja de cartón con plástico de burbujas.

• Tamaños medianos: Caja de madera contrachapada o cajón de madera.

• Medidas grandes: Palet con cajón de madera

• Todos los productos protegidos con revestimiento antioxidante antes del embalaje.

• Embalaje personalizado disponible bajo petición

• Embalaje estándar incluido en el precio.

11. Servicio postventa

• Garantía: 12 meses desde la fecha de envío contra defectos de fabricación

• Apoyo técnico: Disponible por correo electrónico o mensaje para preguntas sobre el producto

• Problemas de calidad: Informe dentro de los 30 días siguientes a su recepción para evaluación y resolución.

• Devolución/Cambio: Aceptado para problemas de calidad verificados; El cliente se hace cargo del envío en caso de devoluciones de mala calidad.

• Tiempo de respuesta: Respondemos a las consultas dentro de las 24 horas los días laborables.

• 1. ¿Es usted una empresa comercial o un fabricante?
  Somos fabricantes, puedes ver la certificación.
  2. ¿Cuánto dura el tiempo de entrega?
  Generalmente son de 5 a 10 días si los productos están en stock. o son de 15 a 20 días si los productos no están en stock, según la cantidad.
  3. ¿Proporcionan muestras? ¿Es gratis o extra?
  Sí, podríamos ofrecer la muestra de forma gratuita, pero debemos pagar el costo del flete.
  4. ¿Cuáles son sus condiciones de pago?
  Pago<=1000USD, 100% por adelantado. Pago>=1000USD, 50% T/T por adelantado, saldo antes del envío.
